カットポイント(d₅₀):F に対して_c≈ F_d採点ホイールを通過する確率は50%です。 これらの粒子が分類切断点を定義します。 セラミックのグレーディングホイールの回転速度を調整することで(ω、したがってFを変化させる)_cまたは空気流量(F_dオペレーターは切断点を正確に調整し、望ましい製品粒子サイズ分布(PSD)を得ることができます。

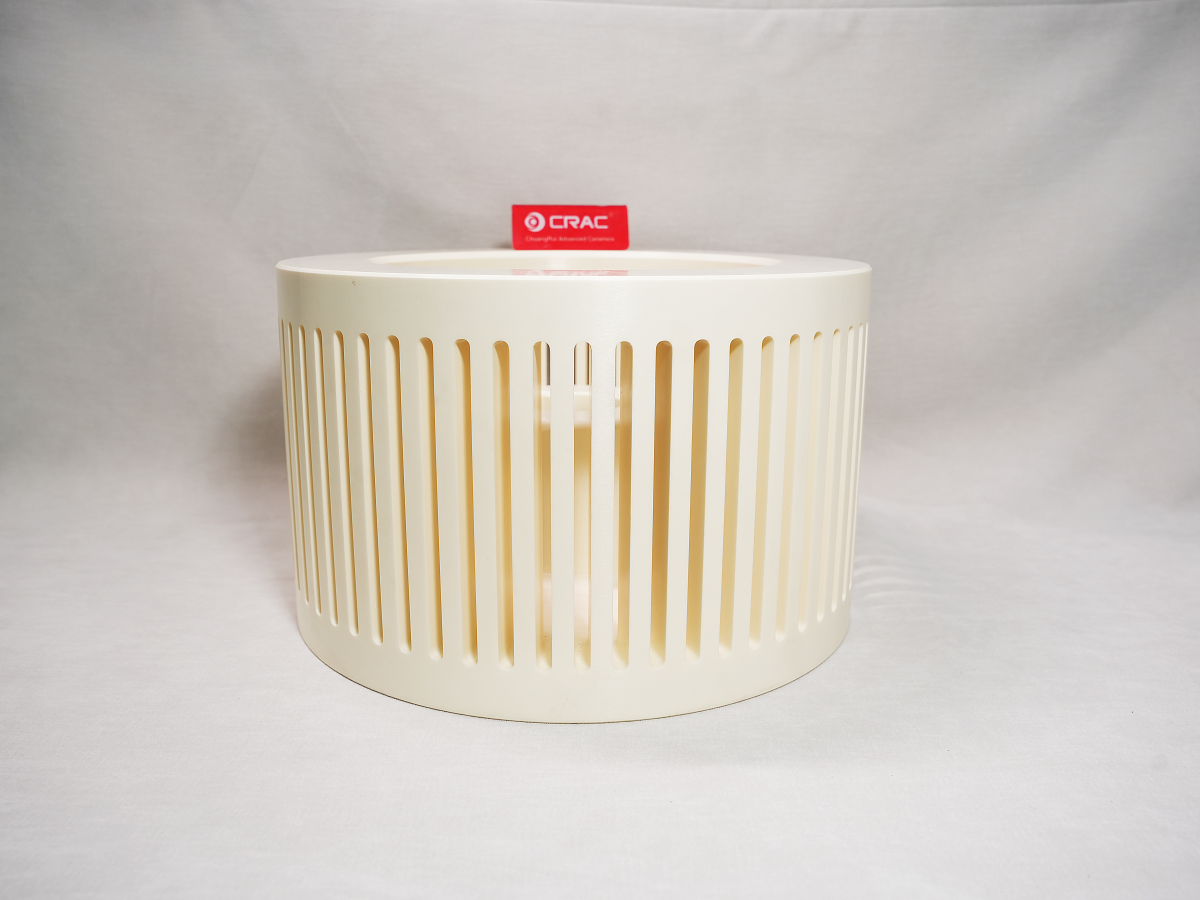

1. 刃の幾何学とカウント

刃の数、放射状または後方に曲がった形状、弦長は分類の鋭さに直接影響します。 より多くのブレード(通常はホイール直径により24〜72枚)が増えることでブレード間チャネルが狭くなり、カットポイント精度が向上しますが、スループットの減少が招かれる可能性があります。 空力的な前縁と後縁を備えた高度なブレードプロファイルにより乱流を最小限に抑え、エネルギー効率を向上させます。

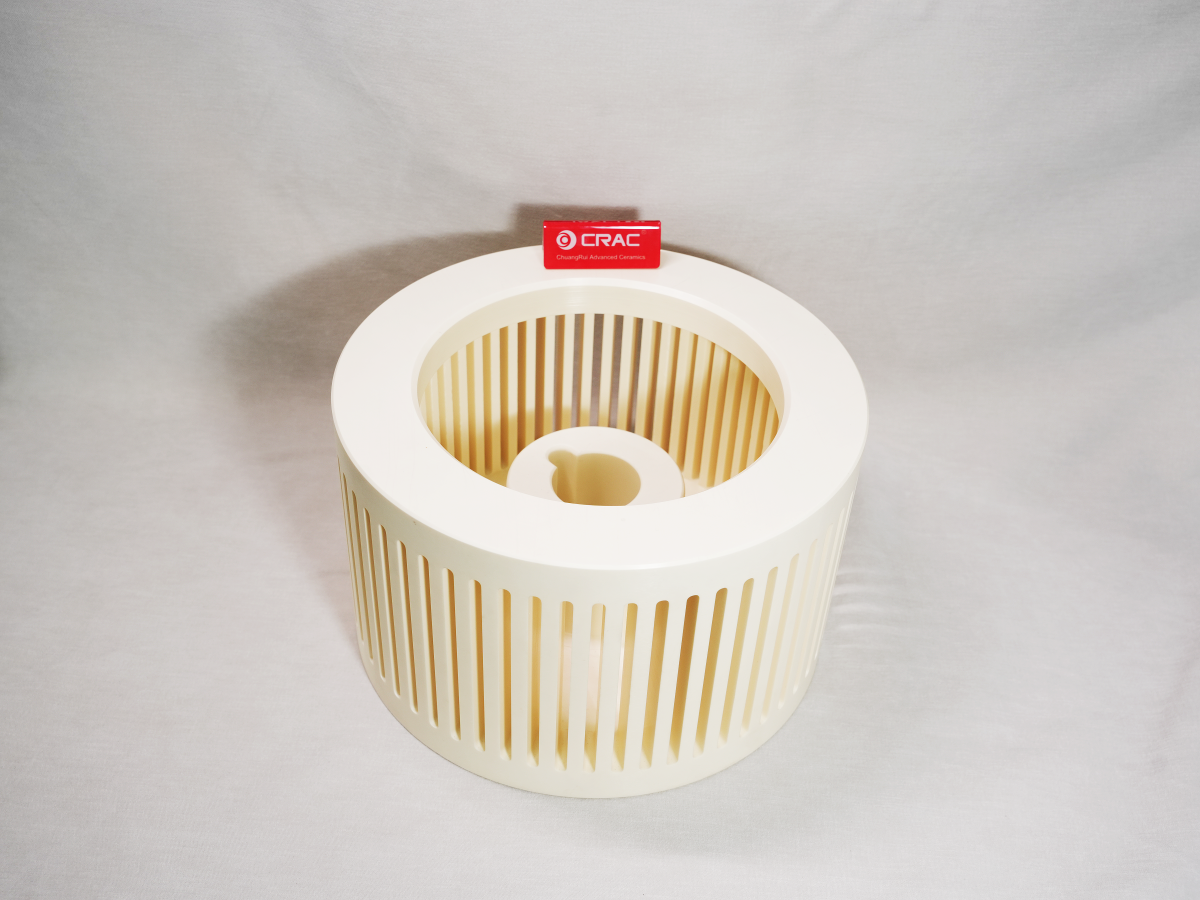

2. ローター直径とアスペクト比

グレーディングホイールの直径は、実験室分類機の50mmから、大容量産業用ユニットの600mm以上まで幅があります。 アスペクト比(ブレードの高さとローター直径の比率)は分類ゾーンの体積に影響を与えます。 高いアスペクト比を持つ車輪は、より多くの空気容積を受け入れ、分類精度を損なうことなく高いスループットを実現します。

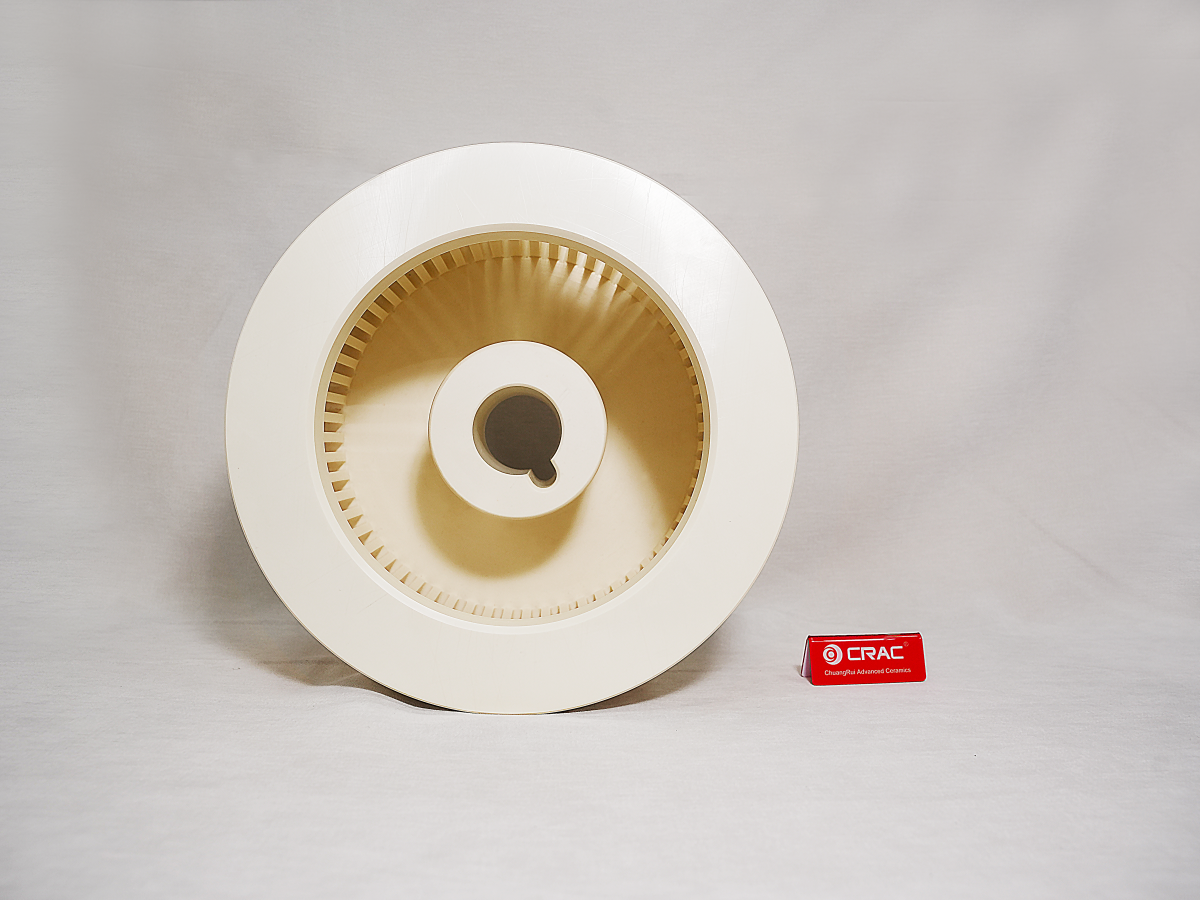

3. ハブおよびシャフトアセンブリ

中央ハブは、10,000 RPMを超える運転速度で正確な同心性と動的バランスを提供しなければなりません。 金属補強インサートを備えたセラミックハブは、セラミックの耐摩耗性と鋼の構造的強度を兼ね備えています。 精密接地支持シートとバランス型アセンブリにより、長時間のサービス期間中も振動のない運転が保証されます。

4. 表面仕上げと摩耗保護

セラミックブレードの表面は通常、Raまで研磨または研磨されます < 0.8 um. Smooth surfaces reduce particle adhesion, prevent material build-up, and maintain consistent aerodynamic flow patterns. For highly abrasive applications, additional wear-resistant coatings or ceramic-metal composite construction may be employed on the leading edges of blades.

5. 気密設計

回転するグレーディングホイールと固定式分類器ハウジングの間の隙間は重要な設計パラメータです。 この領域の迷路状シールやガスパーグシールは、粗粒子バイパス(ショートサーキット)を防ぎ、そうでなければ分類効率を低下させる可能性があります。 セラミックシールリングは高温や腐食環境下でも長寿命を提供します。

6. モジュール式かつ交換可能な構造

多くの現代のセラミックグレーディングホイールは交換可能なブレードカートリッジやセグメント構造を備えており、個々の摩耗したブレードをホイール全体を廃棄せずに交換できます。 このモジュール式アプローチはメンテナンスコストとダウンタイムを大幅に削減します。 クイックリリースハブ設計により、ホイールの交換を30分以内に完了します。

よりシャープなカットポイント定義

セラミックグレーディングホイールの精密に加工されたブレード形状により、ブレード高さ全体にわたって一貫した空力条件を持つ均一な流れチャネルが形成されます。 この均一性により、分類ゾーンに入るすべての粒子は同じ力の均衡を受け、最小のトロンプ曲線(分類効率曲線)が急勾配となります。 細かい集団と粗い集団の重複。 典型的なセラミックグレーディングホイールは不完全度(I = d)を達成します₇₅-d₂₅/2d₅₀機械式分類器の0.40〜0.50と比べて、0.30未満です。

より高い運用速度範囲

セラミックス材料は金属よりも比剛性(弾性率/密度比)が著しく高いです。 これにより、セラミックグレーディングホイールは過度な遠心応力や変形なしに高いチップ速度で動作できます。 先端の速度が上がることは遠心力の増加に直接つながり、分類用の鋭さを維持しつつ、より細かい切断点(一部の設計ではサブミクロン範囲まで)を可能にします。 例えばジルコニアホイールは、適切な空気流量管理と組み合わせれば、0.5〜2μmの細かいカットポイントを確実に達成できます。

循環削減とエネルギー廃棄物

分類が不十分だと、材料は粉砕回路を複数回通過しなければならず、これはサイズ削減作業における大きなエネルギー損失の原因となります。 高効率セラミックグレーディングホイールは、一度のパスでほぼ理想的な分離を実現することで、循環負荷を低減し、総比エネルギー消費を15〜30%削減します。 従来の分類装置。 節約されたエネルギーは、運営コストの削減とカーボンフットプリントの削減に直接つながります。

画面失明の廃止

従来のスクリーン分類器は、粒子がメッシュの開口部に付着し、効果的開放面積と分類効率を徐々に低下させる「ブラニング」という問題があります。 セラミックのグレーディングホイールは空力分類器であるため、物理的なメッシュを使わずに目をくすりません。 これにより、凝集性のある繊維質の粉末や高水分の粉末であっても、製造期間中一貫した分類性能を確保し、画面を瞬時に盲目にすることがあります。

運用期間における一貫したカットポイント

金属製のグレーディングホイールは徐々に摩耗し、刃の縁は丸みを帯び、溝の寸法は時間とともに大きくなります。 この段階的な摩耗により有効な切削点がドリフトし、頻繁な再調整が必要となり、最終的には早期のホイール交換が必要になります。 セラミックグレーディングホイールは、金属の摩耗率が通常10〜50倍低いため、元のブレード形状をはるかに長く維持します。 その結果、数千時間の稼働時間にわたり、最小限の調整で安定したカットポイントが得られます。

金属汚染の除去

すべての金属グレーディングホイールは、研磨や侵食による摩耗を通じて微細な金属粒子を製品流に排出します。 繊細な用途、例えばバッテリーカソード材料において、医薬品APIです電子セラミックス、さらには微量の鉄汚染でバッチ全体が使えなくなることがあります。 セラミックのグレーディングホイールはこの汚染ベクターを完全に排除し、分類プロセス全体を通じて製品の純度が維持されます。

高度陶器制作

精密分類アルミナ、ジルコニア、窒化ケイ素および炭化ケイ素前駆体粉末。 セラミックグレーディングホイールは、一貫した焼結挙動と最終部品の特性を得るために狭いPSDを確保します。 切削点は0.5〜5 μmが一般的であり、分類の鋭さはグリーンボディ密度や焼成微細構造に直接影響します。

リチウムイオン電池材料

陰極活性材料(NMC、LFP、LCO)および陽極グラファイト粉末の分類。 セラミックグレーディングホイールは、電気化学的性能を低下させる鉄の汚染を除去します。 狭いPSD制御により、大型セル製造において一貫した電極被覆品質とバッテリーセルの均一性を確保します。

医薬品微粒化

微粒子化有効医薬品成分(API)および賦形剤の分類。 セラミックグレーディングホイールは、クリーンインプレイス(CIP)対応設計、完全な材料トレーサビリティ、交差汚染リスクゼロによりGMP要件を満たしています。 1〜3μm程度の切断点は、バイオアラビリティを高める製剤を可能にします。

トナーとプリントインク

レーザープリンターおよびコピー機用のトナー粒子の分類。粒子サイズが印刷解像度、転送効率、融合品質に直接影響します。 セラミックグレーディングホイールは、現代の高解像度印刷システムに必要な狭い5〜10μmの粒子サイズ分布を実現しています。

顔料とコーティング

二酸化チタン(TiO2)、酸化鉄、カーボンブラック、有機顔料の分類塗料、コーティング、プラスチック. セラミックグレーディングホイールは、厳密なPSD制御により一貫した色強度を提供しつつ、顔料粒子の非常に摩耗性が高い特性に耐性があります。 典型的なカットポイントは1〜10 mmの範囲です。

工業鉱物加工

紙、プラスチック、ゴムなどに対する炭酸カルシウム(GCC/PCC)、カオリン、タルク、重石、シリカの超微細分類建築資材. 高スループットセラミックグレーディングホイール(1ユニットあたり最大20t/h)は、生産規模の量を処理しつつ、複数年にわたるサービス期間にわたってカットポイントの精度を維持します。

希土類と磁気材料

ネオジム鉄ホウ素(NdFeB)磁石粉末、サマリウム・コバルト粉末、希土類研磨化合物の分類。 これらの材料の高密度は、ジルコニアまたはシリコンカーバイド構造の堅牢なセラミックグレーディングホイールを必要とします。 金属フリーの分類は磁気特性の劣化を防ぎます。

食品および栄養補助パウダー

食品成分、栄養補助食品、スパイス粉末、機能性食品添加物の分類。 FDA準正の材料と衛生設計を用いたセラミックグレーディングホイールは、食品安全を確保しつつ、溶解度、口当たり、生体利用能の正確な粒子サイズ目標を達成します 最適化。

回転速度制御

研磨ホイールの回転速度は切削点調整の主要な制御パラメータです。 RPMと遠心力の間には二次関係があり、RPMを2倍にすると力は4倍になります。 可変周波数ドライブ(VFD)はクローズドループ速度制御により、微細なカットポイント調整に必要な精度を提供します。 サブミクロン分類では、カットポイントドリフトを防ぐために+/- 0.1%の速度安定性が推奨されます。

空気流量と分布

等級調整ホイールを通る放射状風速は、一貫した分類を確保するためにブレードの高さ全体で均一でなければなりません。 フローストレートナー、インレットガイドベーン、そしてホイール上流に適切に設計されたプラナムチャンバーが不可欠です。 不均一な流れは異なる切断点のゾーンを作り出し、全体のPSDを広げます。 空気と固形物の比率(通常は1kgあたり5〜15 m3の空気)は設計範囲内に維持されなければなりません。

飼料材料特性

飼料の粒子サイズ分布、密度、形状、含水率はすべて分類性能に影響を与えます。 凝集または凝集性粉末は、グレーディングホイールの上流で分散が必要で、通常はエアジェット、機械的分散装置、または分散剤添加剤によって行われます。 供給中の水分が1〜2%を超えると、粒子がブレード表面に付着し、分類効率を低下させ、バランスの崩れを引き起こす可能性があります。

車輪から住宅へのギャップ

グレーディングホイールの外径と分類機ハウジング内径の間の半径クリアランスは重要な寸法です。 隙間が大きすぎると粗い粒子バイパスが可能になります。 隙間が小さすぎると熱膨張や振動時に接触のリスクがあります。 典型的な設計クリアランスはホイール直径に応じて0.5〜2.0mmの範囲で、バイパスを防ぐために迷路式またはガスパージシールが用いられます。

動的バランス

5,000〜15,000回転の動作速度では、わずかなローターの不均衡でも過剰なベアリング荷重や振動が生じます。 セラミックグレーディングホイールはISO 1940 G2.5以上に動的にバランスが取られています。 刃の交換、清掃、衝突の際には、設置後のバランスチェックを行うべきです。 連続振動モニタリングシステムは、不均衡の発生を早期に警告することができます。

定期検査スケジュール

構造化された点検プログラムを実施し、毎日の振動監視、刃の状態の週次目視点検(完全に分解せずに確認可能)、月次測定 精密ゲージやレーザープロフィロメトリーを用いた刃先の摩耗、四半期ごとの動的バランス検証。 すべての測定値を記録し、摩耗率の傾向を確立し、交換間隔を予測します。

クリーニングと失明

セラミックグレーディングホイールはスクリーンよりも目くらみに強く抵抗しますが、ワックス状、吸湿性、または静電気粉末などの特定の材料は時間とともに刃の表面に蓄積することがあります。 ドライアイスブラスト、超音波浴、または互換性のある溶剤洗浄を使った定期的な洗浄により、空力プロファイルが回復します。 精密な刃の表面仕上げを傷める可能性のある研磨性のある洗浄方法は避けてください。

ベアリングおよびスピンドルのメンテナンス

セラミックグレーディングホイールを支える高速スピンドルは専用のメンテナンスが必要です。 グリース潤滑ベアリングはメーカー仕様に従って再潤滑されるべきです。 オイルミストまたはオイルジェット潤滑スピンドルは、オイル品質とろ過の監視が必要です。 ベアリング交換間隔は通常、速度、負荷、潤滑状況により8,000〜15,000時間の運転時間です。

ブレード交換戦略

交換可能なブレードを持つモジュール式グレーディングホイールについては、総ブレード数の20〜30%に相当する予備のブレードインベントリを保ちましょう。 元の寸法の10〜15%を超える摩耗が見られる刃を交換してください。 バランスの取れたセットでは、ダイナミクスバランスを維持するために必ずブレードを交換してください。 ブレードのシリアル番号や位置を記録し、摩耗パターンを追跡し、潜在的な流量分布の問題を特定しましょう。

Q: セラミックグレーディングホイールで達成可能な最も細かいカットポイントはどれくらいですか?

最適化されたジルコニア系セラミックグレーディングホイールを最大回転数で動作させ、空気流量を厳密に制御することで、切削点は0.5〜1.0 mm(d)まで細かく調整できます。₅₀)は産業用途で実現可能です。 サブミクロン分類を達成するには、給餌の分散、気流の均一性、ローターバランス、ハウジング形状に細心の注意を払う必要があります。 より小さな直径(50〜100mm)の実験室規模の分類機は、0.2〜0.3 mmに近いさらに細かい切断を実現できます。

Q: 自分の用途に合った適切なグレーディングホイール直径はどうやって決めればいいですか?

ホイール直径の選択は、望まれる処理量、ターゲットカットポイント、そして利用可能な分類機ハウジング寸法の3つの要素をバランスよく調整します。 より大きな直径(400〜600mm)はより高い空気量と処理量(5〜20 t/h)に対応できますが、チップの速度制限により最小切断点がやや粗くなることがあります。 直径が小さい(100〜250mm)はより細かい切断ポイントを達成しますが、処理量は低くなります。 一般的な指針として、カットポイントの細さと分類のシャープネスを最大化するために、スループット要件を満たす最小径を選びましょう。

Q: セラミックのグレーディングホイールは高温の粉末流に対応できますか?

はい。 アルミナ系セラミックグレーディングホイールは最大500度Cのガス流温度で連続運転でき、シリコンカーバイドホイールは最大800度Cまで耐えられます。しかし、 分類システムは、スピンドルベアリング、シャフトシール、ハウジング材料、熱膨張補償を含む高温運転に対応できる設計でなければなりません。 300度C以上の用途では、セラミックと金属の接合界面は差熱膨張を管理するために慎重な設計が必要です。

Q: セラミックグレーディングホイールは交換が必要になるまでどのくらい持ちますか?

耐用年数は加工材料の研磨性に大きく依存します。 非研磨性材料(タルク、炭酸カルシウム、有機粉末)では、アルミナホイールは通常12,000〜20,000時間の運転時間を持ちます。 中程度の研磨性の材料(シリカ、長石、アルミナ粉末)は6,000〜12,000時間かかると予想します。 非常に研磨性の高い材料(炭化シリコン、炭化タングステン、ダイヤモンド前駆体粉末)では、シリコンカーバイドホイールは3,000〜8,000時間持つことがあります。 モジュール式ブレード交換により、ホイールハブの総寿命は40,000+時間にまで延長できます。

Q: セラミックグレーディングホイールがメンテナンスや交換を必要とするサインは何ですか?

主な指標には、(1) 運転パラメータが変更されていないにもかかわらず、細かい製品PSDの段階的な広がり; (2) ベアリングハウジングモニターの振動振幅増加; (3) 検査時に刃の先端の目に見える摩耗または丸みを帯びていること; (4) 細かい出口での粗分率の増加 — 分類不完全なサイン; (5) 作動音響の特徴の聴覚変化; (6) 同じ回転数設定点でのモーター電流消費の増加、すなわち摩耗したブレードプロファイルによる空力抗力の増加を示すこと。

Q: セラミックのグレーディングホイールは既存の金属分類機ハウジングと互換性がありますか?

ほとんどの場合、はい。 セラミックグレーディングホイールは、多くの標準的な空気分類機モデルで金属ホイールの直接的な代替として設計されています。 ただし、後付けではシャフトインターフェース寸法(テーパー、キーウェイ、フランジボルトパターン)、ホイール全体の直径およびハウジング内の高さクリアランス、シールギャップの検証が必要です 既存スピンドルの互換性および動的バランス仕様。 調達前に必ずグレーディングホイールメーカーに後付け適合性の評価を依頼してください。

Q: セラミックグレーディングホイールは、ミリング回路全体のエネルギー効率にどのように貢献していますか?

セラミックグレーディングホイールは3つのメカニズムによって回路効率を向上させます。(1) より鋭い分類により循環負荷が減少し、不必要な再研磨材料が減る — これだけで回路全体のエネルギー消費を15〜30%削減できます。 (2) 循環が低くなることでミルの容積負荷が減少し、研削媒体やライナーの摩耗が減少します。 (3) 一貫したカットポイントの安定性により、エネルギーを浪費する保守的な営業利益率の必要性がなくなります。 閉回路製粉作業では、グレーディングホイールの方がミル自体よりも全体のエネルギー効率に大きな影響を与えることが多いです。
