化学処理工場では、攻撃的な酸、苛性塩基、研磨スラリー、高純度溶媒を扱います。 標準的な金属製バルブは時間とともに腐食、侵食、シール性能を低下させ、安全上のリスクや予期せぬ停止を引き起こします。 Aセラミックバルブエンジニアードジルコニアから作られたものは、長期的な耐食性、信頼性の高いシール、そして最も過酷な流体システムでもメンテナンスの軽減という異なる道を提供します。
このガイドがその理由を説明していますceramic valve化学処理に理想的であるSは、金属代替品より優れている理由、そして用途に合った適切なバルブ技術の選び方について。
図1:制御焼結ラインが高密度で欠陥のないセラミックバルブボディを提供します

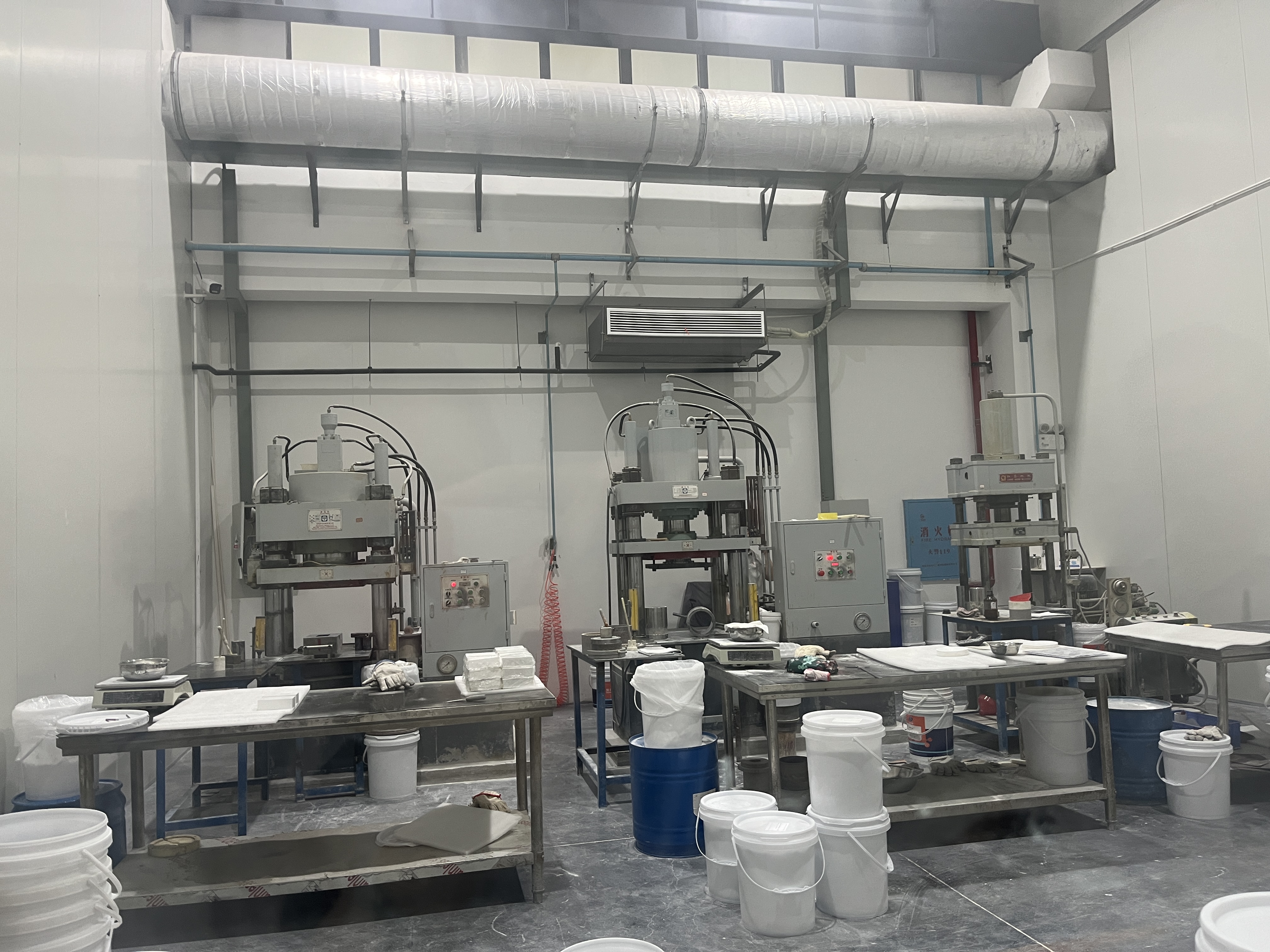

図2:最終加工前のドライプレスセル形状の近ネットセラミックバルブブランク
バルブの化学処理上の課題
1
アグレッシブ・オーダー
酸、塩化物、アルカリ性メディアが金属の座席、ステム、ボディを攻撃し、ピッティング、漏れ、早期故障を引き起こします。
2
研磨スラリー侵食
固体を含む流体はシール面や流れの経路を摩耗させます。 浸食はバルブの形状を変え、遮断性能を低下させます。
3
サーマルサイクリング
急激な温度変動、金属のバルブやガスケットへのストレス。 材料は熱冷サイクルを通じて次元安定性を保たなければなりません。
4
純度と汚染
腐食した金属表面はイオンや粒子を放出し、化学物質、コーティング、医薬品中間体を汚染します。
過重なサービス流体制御の背景については、セラミックバルブコア設計の革新およびセラミックバルブコア設計原理.
化学処理におけるセラミックバルブの主な利点
優れた耐腐食性
ジルコニアセラミックバルブは、ステンレス鋼やコーティング合金を急速に劣化させる強い酸、アルカリ、有機溶媒に耐えます。 この物質は腐食やイオンの浸出を起こしない安定した表面を形成します。
高い硬度と耐摩耗性
多くの金属よりもはるかに高い硬度を持つセラミックバルブシートとディスクは、触媒、顔料、鉱物スラリーによる研磨侵食に強く、長時間の稼働期間中もしっかりとシャットオフを保ちます。
信頼性の高いシール性能
精密グラウンドセラミックバルブコアシートはミクロンレベルのフラットネスを実現しています。 これにより、繰り返し開閉を繰り返しても気泡密閉が保証されます。
低摩擦と低トルク
研磨されたセラミック表面は金属同士の接触よりも摩擦が少ないです。 トルクを低くすることでアクチュエータのサイズと動作エネルギーを減らしつつ、擦り傷や固着のリスクを最小限に抑えます。
次元安定性
イットリア安定化ジルコニアは、低熱膨張と高温強度を提供します。 セラミックバルブは繰り返しの熱循環と蒸気洗浄によって形状を保ちます。
長い軍歴
耐腐食性と耐摩耗性を組み合わせることで、セラミックバルブは連続化学プラントにおける保守頻度、予備部品在庫、プロセス停止時間を短縮します。
バルブコア工学についてより深く知りたい方は、以下をご覧ください。CRACセラミックバルブコアによる流体制御の革命および耐久性のあるセラミックバルブコア:バルブ技術の未来.

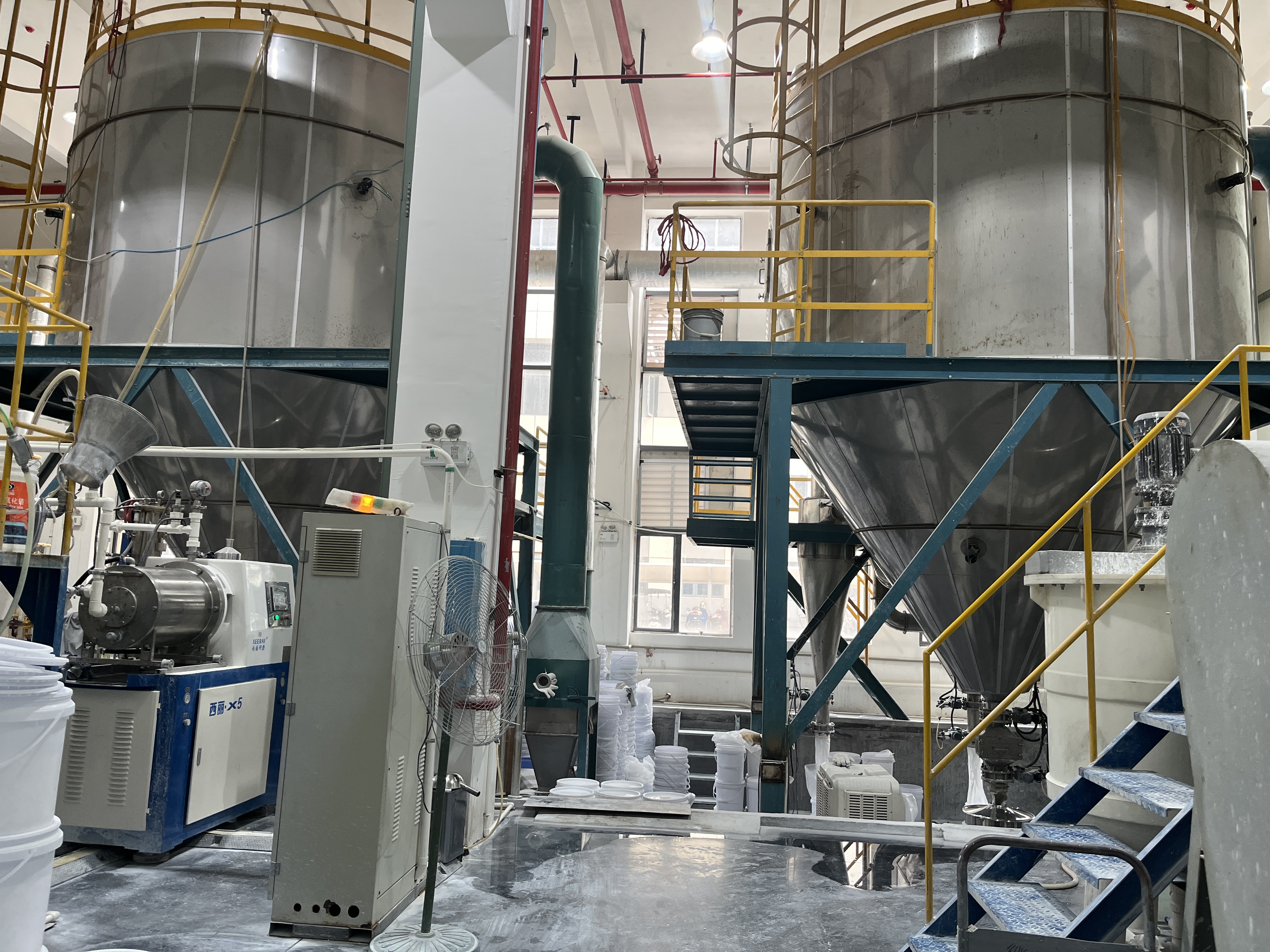

図3:均質セラミックバルブ原料用のスプレー乾燥およびグラニュレーションタワー
化学処理バルブの材料比較
以下の表は、ジルコニアセラミックバルブと化学サービスで使用される一般的な金属およびポリマーバルブ材料を比較しています。
| 財産 |
ジルコニアセラミックバルブ |
ステンレス鋼 |
アルミナセラミック |
PTFEライニング金属 |
| 耐食性 |
素晴らしい |
限定 |
とても良い |
よし |
| 耐摩耗性 |
素晴らしい |
中程度 |
素晴らしい |
低め |
| 破壊靭性 |
素晴らしい |
素晴らしい |
中程度 |
素晴らしい |
| 温度範囲 |
ワイド |
ワイド |
ハイ |
狭い |
| ベストフィット |
腐食+摩耗 |
軽い化学物質、衝撃 |
軽いスラリー、高純度 |
低コストの中酸 |
関連するシーリング技術については、ぜひご参照ください。産業用ジルコニアセラミックシールおよび極端な摩耗と腐食に対応するカスタムジルコニア部品.
産業界におけるセラミックバルブの応用
化学および石油化学
では化学的および化学・機械工学セクター、セラミックバルブは酸の移動、触媒スラリーの取り扱い、溶媒回収を最小限の劣化で制御します。
医薬品生産
その製薬産業不活性で汚染のない表面が必要です。 セラミックバルブは溶媒およびAPI処理中の金属イオンの捕捉を防ぎます。
バッテリー材料加工
リチウム、コバルト、ニッケルのスラリーはどちらも研磨性があり化学的にも活性があります。 セラミックバルブとバルブコアは、下流機器と製品の純度を保護します。
水処理
塩素入りおよび塩分水が金属製弁を攻撃します。 セラミックバルブは、淡水化および廃水処理場において安定した流量制御と長寿命を提供します。
半導体化学物質供給
では半導体分野超純度の化学供給システムは、粒子や金属汚染を排出しないバルブを必要とします。
塗料、インク、コーティング
顔料や樹脂スラリーはバルブ内部を摩耗させます。 セラミック成分は、コーティングのバッチおよび分散システムにおいて一貫したシャットオフを維持します。
関連文献:セラミックバルブコア構造特性, 流体制御効率の向上、および侵食や腐食の課題の解決.
化学処理用のセラミックバルブの選定方法
- 流体の化学成分を特定する— セラミックグレードに合わせてpH範囲、ハロゲン化物、有機物および固体の負荷を一覧にしてください。
- ジルコニアグレードに合わせろ—3Yジルコニア最大限の靭性を提供します。上位イットリア等級化学的および熱安定性のニーズに適合します。
- 温度と圧力を定義してください— バルブサイズの熱衝撃耐性および最大作動圧力を検証すること。
- シーリングデザインを選びましょう— フローティングコア、トラニオンコア、またはリフトスタイルコアは漏れクラスと作動トルクに影響を与えます。
- 表面仕上げを確認してください— 細かく重ねたセラミックシートは、高純度運用において漏れや粒子の脱落を抑えます。
選考の指針については、以下をご覧ください。精密ジルコニアセラミックバルブコアの試験基準および一貫した流量制御のためのミクロンレベルの公差.
結論
セラミックバルブは、不活性セラミックの耐腐食性と実際の工業用途に必要な靭性を兼ね備えています。 化学処理においては、強力なメディア攻撃と研磨侵食という二つの問題を解決しつつ、信頼性の高いシール性と長寿命を維持します。 精密な化学プラントからバッテリー材料ラインまで、よく設計されたセラミックバルブは漏れを減らし、メンテナンスサイクルを延ばし、製品の純度を守ります。
化学プロセスで金属バルブが急速に摩耗している場合は、エンジニアードセラミックバルブ技術へのアップグレードで信頼性が向上し、ライフサイクルコストを削減できます。
