適切なセラミック粉砕媒体の選択は、ビーズミルの運用において最も重要な決定です。 選ぶ媒体は、粉砕効率、最終粒子サイズの分布、汚染リスク、そして最終的には総所有コストを直接決定します。 以下は、現代の工業用ミリングで使用される3種類のコアセラミックメディアの簡単な比較です。
1
YSZジルコニア
最優秀オールラウンダー
密度:6.0 g/cm³
硬度:1,200 HV
最適な用途:バッテリー、製薬、ナノグラインド
ミッドレンジ
2
Si₃N₄ 窒化シリコン
超ハード&ピュア
密度:3.2 g/cm³
硬度:1,500 HV
最適な用途:半導体、MLCC、研究
プレミアム
3
アル₂O₃アルミナ
コスト効率の良いワークホース
密度:3.6 g/cm³
硬度:1,000 HV
最適な用途:鉱物、顔料、一般製粉
経済的

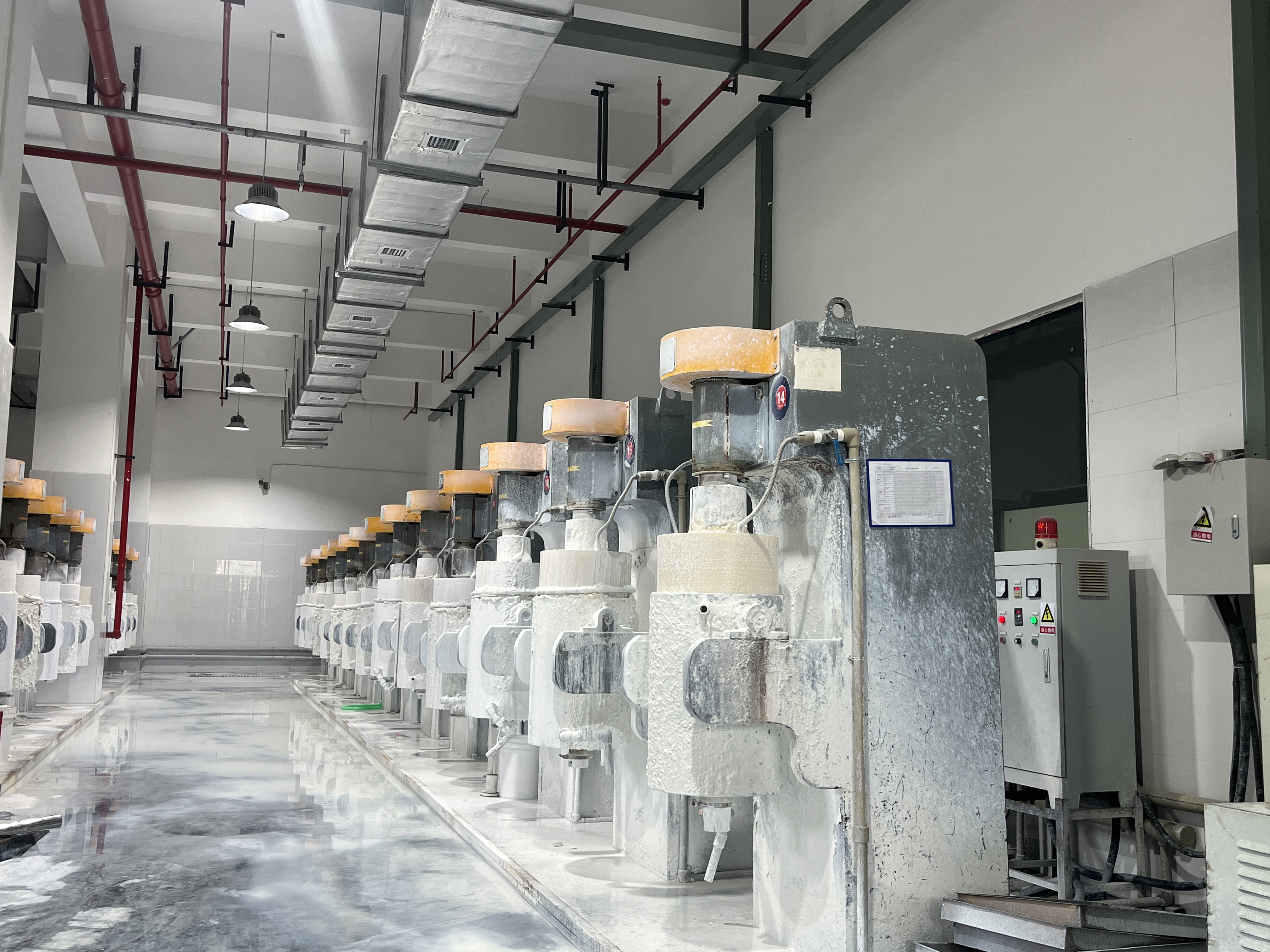

図1:精密マイクロビード研磨作業場 — 均一な球面性と表面仕上げの確保
図2:ビーズ選別および品質検査の完了 — 厳格なPSD管理
タイプ1 — YSZ(イトリア安定化ジルコニア):業界標準
イットリア安定化ジルコニア(YSZ)ビーズは、業界で最も広く使われているセラミック粉砕媒体であり、それには正当な理由があります。 密度は6.0 g/cm³、だいたいは2.4× ガラスビーズの衝撃エネルギーおよびアルミナの1.7×同じローター回転数で。 この高密度は、粉砕サイクルの短縮、粒子の細かさ、そして高いスループットにつながります。
YSZビーズは、他の単一のメディアタイプが同時に一致しない3つの特性を組み合わせています。
✅ 高密度
6.0 g/cm³は強力な衝撃力を生み出し、迅速な粒子サイズ削減に適しており、ターゲットD50<200 nmに理想的です
✅ 優れた耐摩耗性
温かい条件下では< ppm/hrの摩耗率が低くなります。 ガラスビーズより500×低く
💡 クイックウィン:標準的なビーズミルでガラスビーズをYSZジルコニアに置き換えると、通常は粉砕時間が2つ短縮されます30–50%さらに、粒子のサイズ分布の均一性を向上させます。 ほとんどのユーザーはROIを中から見ています3〜6ヶ月スループットの増加だけでも。
タイプ2 — Si₃N₄(窒化シリコン):超微細かつ高純度の最大硬度
窒化シリコンビーズはセラミック研磨媒体性能の頂点に位置しています。 ヴィッカース硬度は~1,500 HVYSZより約25%の硬度があり、超微細粒子径(D50<100 nm)と絶対純度が妥協の余地がない場合に定番の選択肢となります。 密度が低い(3.2 g/cm³)は、ミルモーター負荷の減少や長時間の熱発生の減少にもつながります。
📎 最高硬度
~1,500 HV — 利用可能な最も硬いセラミック研磨媒体。 硬くて研磨性のある飼料材の分解に優れています
🧪 半導体級の純度
金属イオン汚染なし。半導体で承認済みCMPスラリーとMLCC誘電体処理
⚠️ プロのヒント:Si₃N₄ビーズは低粘度の水性環境で優れています。 高粘度のペーストや高エネルギー製粉で、硬度よりも衝撃力が重要な場合、YSZが依然として適しています。 Si₃N₄はYSZより4〜6×高い価格で、純度や超細度が高すぎる用途に限定してください。
タイプ3 — アル₂O₃(アルミナ):コスト効率の良い働き馬
アルミナビーズは最も経済的なセラミック粉砕媒体の選択肢です。 密度3.6 g/cm³、硬度約1,000 HVを備え、ジルコニアや窒化シリコンのごく一部でガラスビーズに比べて意味のあるアップグレードを提供します。 予算が厳しく、汚染耐性が中程度で、ターゲット粒子の大きさが1μmを超える場合に適しています。
⚙️ 中程度の耐摩耗性
摩耗率~50〜200 ppm/hr — 鉱物、顔料、非重要用途に適している
🏭 広範な適用範囲
鉱物やコーティングに広く使われています。非臨界ミリング、そしてわずかなアルミアン汚染が許容される場合
図3:グリーンボディビーズ検査 — 各バッチは焼結前に球面性と寸法均一性をスクリーニングします
セラミック粉砕媒体を選ぶ際の5つの重要な要素
セラミック粉砕媒体を選ぶ際は「最良の」素材を選ぶことではなく、自分の工程に媒体特性をマッチさせることが重要です。 これら5つの要素が意思決定の枠組みを形成します。
1
ターゲット粒子サイズ(D50)
ターゲットが細かければ細かいほど、必要な培地硬度も高くなります。目安:
- D50 > 5 μm→ アルミナまたはYSZを大径(≥ 0.5 mm)で使用します
- D50 1–5 μm→ YSZ 0.3–0.5 mm
- D50 100 nm – 1 μm→ YSZは0.1〜0.3 mm、またはナノジルコニアビーズ
- D50 < 100 nm→ Si₃N₄(0.05〜0.1 mm)で最大研磨効率を上げるため
2
ビーズ直径とサイズ分布
ビーズの直径は、各衝撃が与えるエネルギーに比例しますが、接触点の数には反比例します。PSDが狭いほど、より安定した研磨ができます。
- より大きなビーズ(≥ 0.5 mm):衝撃エネルギーが高く、脱集が速い — 粗い飼料に最適です
- より小さいビーズ(≤ 0.1 mm):接触点が増え、粉砕が細かくなるが、衝撃あたりのエネルギーは低くなる
- ビーズサイズをターゲットD50に合わせてください:ビーズ直径≈500〜1,000×ターゲットD50
3
密度と影響エネルギー
運動エネルギーは密度に比例してスケールします。 密度が高いほど = 衝突ごとの衝撃が強くなる = 粒子の破壊が速くなります。 しかし、トレードオフがあります。
ジルコニア(YSZ) 6.0 g/cm³
アルミナ 3.6 g/cm³
Si₃N₄ 3.2 g/cm³
ガラス 2.5 g/cm³
4
化学的適合性と汚染感受性
すべてのセラミックがすべての環境で不活性というわけではありません。 スラリーの化学成分に合わせて培地を合わせる:
⚗️
YSZ
pH 2–14安定
イオン浸出はありません
バッテリー安全、製薬会社
🧪
Si₃N₄
pH 2–10安定
ゼロ金属イオン
半導体承認
⚠️
アル₂O₃
pH 4–10安定
わずかなアル液浸出の可能性もあります
強い酸や塩基は避けてください
5
総所有コスト(TCO)分析
キログラムあたりの価格は誤解を招くものです。 実質コストの方程式は以下の要素を考慮します:
典型的な結果:YSZジルコニアビーズは総粉砕コストを以下以下で削減します。40–60%購入価格の10×であるガラスビーズと比較すると、摩耗関連の変数がTCOの方程式を支配するためです。 a詳細な経済内訳、5つのコスト次元すべてを考慮に入れます。
アプリケーション推奨マトリックス
以下の表は、推奨されるセラミック研磨媒体、ターゲットビーズサイズ、そして重要な考慮事項に合わせた8つの一般的な工業用途を示しています。
| 産業 / 応用 |
おすすめメディア |
ビーズサイズ |
重要な考慮事項 |
| 🔋リチウムイオン電池 |
YSZ |
0.1〜0.3 mm |
金属汚染ゼロ、致命的;電気化学的性能賭け金 |
| 💊製薬 |
YSZ |
0.1〜0.3 mm |
GMP準拠; 化学的不活性性; トレーサブルロット認証 |
| 🎨顔料とインク |
YSZ |
0.3〜0.5mm |
色の一貫性;粘度のための高密度 |
| 📱 半導体CMP |
Si₃N₄ |
0.05–0.1 mm |
1兆分の1の純度; ゼロ金属イオン浸出 |
| ⛰️鉱物と鉱業 |
YSZ または Al₂O₃ |
0.5–2.0 mm |
コストに敏感; 粗い粉砕用の大きめのビーズ、 汚染が許容される場合のアル₂O₃ |
| 🧪MLCC誘電体 |
Si₃N₄またはYSZ |
0.05〜0.2mm |
超微細D50の要件; 誘電純度 |
| ⚗️化学処理 |
YSZ |
0.3〜0.8 mm |
pH範囲にわたる耐腐食性; 長いメディア生涯 |
| 🧴コーティングと紙 |
アル₂O₃ |
0.5〜1.0 mm |
大量生産; 中程度の粒子サイズ要件 |
硬度比較 — 視覚的順位付け
硬度は耐摩耗性と硬い飼料を研削する能力を決定します。 以下が、3つの主要なセラミックメディアの種類です。
避けるべき5つの一般的な選択ミス
✗ 間違い1:kgあたりの価格だけで選ぶこと。低コストで10×速く消費されるメディアは、ダウンタイム、製品損失、エネルギーのコストがはるかに高くなります。 必ずフルを走らせてくださいTCO計算決める前に。
✗ ミス2:汚染リスクを見落とすこと。アルミナビーズはアルミナイオンを酸性スラリーに溶出させることがあります。 ガラスビーズはSiO₂とNaを導入します。 製薬、電池、半導体用途では、YSZまたはSi₃N₄が必須です。
✗ ミス3:間違ったビーズの直径を使ったこと。ターゲットD50に対して大きすぎるビーズは、幅広のPSDで非効率なグラインドを生み出します。 小さすぎるビーズは粒子を砕く衝撃エネルギーが不足します。 ビーズの直径をおおよそ500〜1,000×目標D50に合わせます。
✗ 誤り4:ビーズサイズ分布(PSD)を無視すること。幅広のPSDは研磨の不安定さや摩耗の予測不能を意味します。狭く制御されたPSDバッチごとに均一な結果を出します。
✗ ミス5:裁判検証を省略。ラボデータは必ずしも本番環境にスケールするわけではありません。 フルメディア充填を決める前に、実際のスラリーを目的の充填レベルでパイロットバッチで実行してください。
6ステップ選択プロトコル
ご自身の工程に最適なセラミック粉砕媒体を選ぶには、以下の体系的なアプローチに従ってください:
1
ターゲットD50を定義してください。正確にしましょう — 100 nmと200 nmの差が、ナノYSZかSi₃N₄かを決めます。
2
汚染感受性を評価してください。あなたの製品はppbレベルの金属イオンに耐えられますか? もしそうでなければ、すぐにYSZまたはSi₃N₄を候補に選びましょう。
3
必要なビーズ直径を計算します。公式を用います:ターゲットD50≈μm×ビーズ直径(μm)500〜1,000。
4
72時間の摩耗テストを行いましょう。実際のスラリー、ミル、操作パラメータを使いましょう。 ppm/hrの摩耗率とD50の進行を8時間ごとに測定してください。
5
フルTCO(総消費コスト)モデルを運用してください。測定された摩耗率、メディア価格、労働コスト、ダウンタイムコスト、エネルギーコストを入力します。 3つのメディアオプションを並べて比較してみてください。
6
30日間の生産トライアルでスケールアップしましょう。大量購入を決める前に、生産規模での検証を必ず確認してください。 PSDの安定性、ビーズの摩耗、製品の品質を毎日監視してください。
💡 ゴールデンルール:ビーズの硬度は、ミルのチャンバーライナーやローターの硬度を超えるべきではありません。 標準的なステンレス製ミルでSi₃N₄ビーズを動かすとミルが壊れてしまいます。 ビーズ素材を と にマッチさせる対応ミル部品.
最終決定を下す
適切なセラミック粉砕媒体とは、あなたのプロセス要件をバランスよく調整するものであり、最も高いスペックや最も安価なものではありません。 に対して産業用製粉の80%がその用途ですYSZジルコニアビーズは性能、寿命、コストの最適なバランスを提供します。 絶対純度と100nm未満のターゲットを必要とする15%の用途にはSi₃N₄を、予算制約が他のすべての要因を上回る5%にはAl₂O₃を予備します。
メディア選定を超えて、これを忘れないでください粉砕効率はシステムの特性です— 単なるメディアの所有物ではありません。 最適な結果を得るには、ビーズサイズ、充填量、ローター回転数、スラリー粘度、機器のメンテナンス練習。
どの挽き媒体を選べばいいか迷っていますか?
CRACのアプリケーションエンジニアは、特定のスラリー、ターゲットD50、ミルパラメータを分析し、最適なセラミック粉砕媒体を推奨します。無料の摩耗試験サンプルも含まれます。 資格。
