理想的な用途：リチウム電池正極/負極材料、医薬品原薬、半導体CMPスラリー、高純度セラミックス、ナノ粉末合成（目標D50 <100 nm）。

理想的な用途：鉱物試料の調製、一般的なセラミックスの研究開発、コーティング顔料の分散、食品グレードの粉末処理、地質学/地球化学の試料粉砕。

理想的な用途：元素分析用試料調製（XRF/ICP）、有機顔料の分散、軟質材料の粉砕、ナノ材料の穏やかな解凝集、Al/Si/Zr含有量を測定する試料。

PTFEライニング蓋は、溶剤を使用した湿式粉砕時の漏れを防ぐ。平らなガスケットよりもOリング溝設計を選ぶこと。熱膨張サイクルを通じてシールの完全性を維持する。グローブボックス作業では、クイッククランプ蓋がセットアップ時間を大幅に短縮する。

円筒容器で底の角が丸いものは、粉末が未粉砕のまま堆積する「デッドゾーン」を排除する。一部の高エネルギー設計では、内部リブを設けてボールの軌道を乱し、粉砕を高速化するものがある。これは硬い材料に理想的だが、熱に敏感なサンプルには避けるべきである。

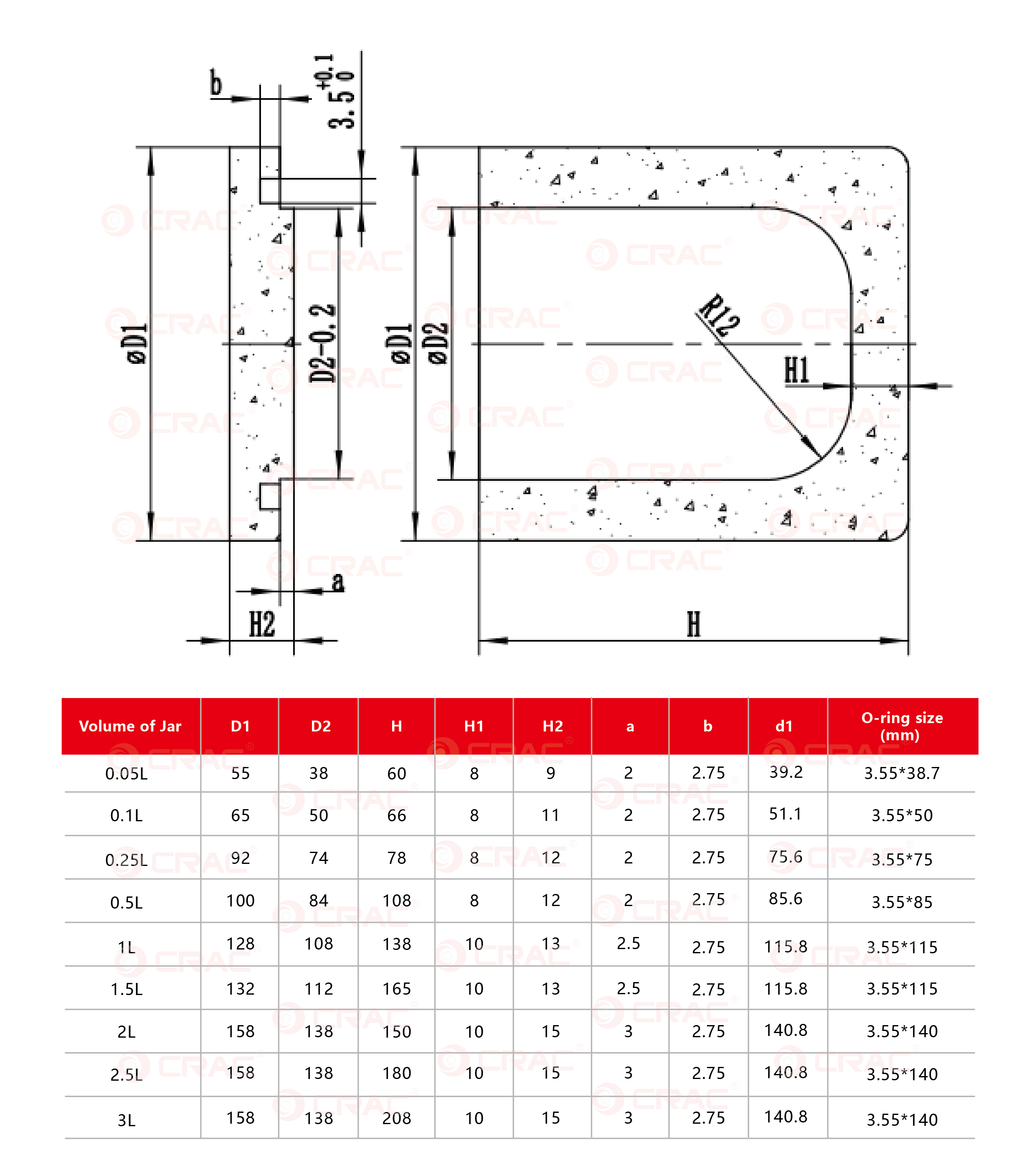

壁が厚い（YSZで8mm以上、アルミナで10mm以上）と、熱安定性および機械的耐久性が向上する。ジルコニア容器の場合、8～10mmが標準。小容量でモーターへの重量が問題になる場合は、より薄い壁（5～6mm）も利用可能。

遊星ミルでは、二連容器構成でカウンターバランス付きアダプターを使用することが、500mLを超える容量では不可欠である。カウンターバランスなしで大型容器を1つだけ使用すると、ミルのベアリングを損傷し、振動による粒子径の不均一を引き起こす可能性がある。

総量（ボール+粉末）の60%を超えて充填すると、ボールの動きのためのスペースがなくなります。衝撃エネルギーはほぼゼロに低下します。ボール充填は30〜50%に抑え、粉末はボール間の空隙のみに充填してください。

アルミナジョーにSi₃N₄ボールを使用すると、ジョー自体を粉砕してサンプルに混入させることになります。常にジョーと同等かそれより柔らかいボールを使用してください — 純度を最優先し、ジョーの交換コストはその次です。

新しいセラミックジョーは、最初の数サイクルで高い摩耗粉を放出します。実際のサンプルを処理する前に、「犠牲」粉砕バッチ（同じ材料、後で廃棄）を2〜3サイクル実行して、ジョーの内面を安定させてください。

高エネルギーの乾式粉砕では、30分でジョーが80〜100°Cに加熱される可能性があります。15〜20分ごとに休止して冷却するか、温度に敏感なサンプルには湿式粉砕を使用してください。ナイロンジョーは80°Cを超えると軟化し始めます。

洗浄プロトコル

• 使用後すぐにすすいでください — 乾燥したスラリーは硬化してセラミック表面に付着します
• YSZ/アルミナジョーの場合: 超純水で15分間超音波洗浄し、その後拭き取って乾燥させます
• 頑固な残留物の場合: ジョーにYSZボールを30%充填し、超純水を加え、200 RPMで5分間粉砕します
• 金属ブラシや研磨剤入りクリーナーは絶対に使用しないでください — 内部に傷がつきます

点検チェックリスト

• 内壁に目に見える摩耗リングがないか確認 — ボールの分布が不均一であることを示します
• 蓋のOリングの圧縮永久歪みを検査 — 50〜80サイクルごとに交換してください
• ジョーを定期的に計量: >2%の質量減少 = 過度の摩耗、重要な用途からは除外
• リムとねじ部の微小な亀裂を確認 — 急冷による熱衝撃
• 蓋のねじの完全性を確認 — セラミックジョーのクロスねじ込みは不可逆的です
