粒子サイズ
50〜300 nm
ナノグレードのZrO₂結晶
⚡
粉砕効率
2–3× ファスター
標準的なYSZビーズと比較
🎯
ターゲット細さ
D50 < 100 nm
バッチごとに一貫したPSD
図1:ナノジルコニア粉砕ビーズのグリーンボディ検査 — 均一なサブミクロン前駆体により焼結密度が一貫性が保証されます

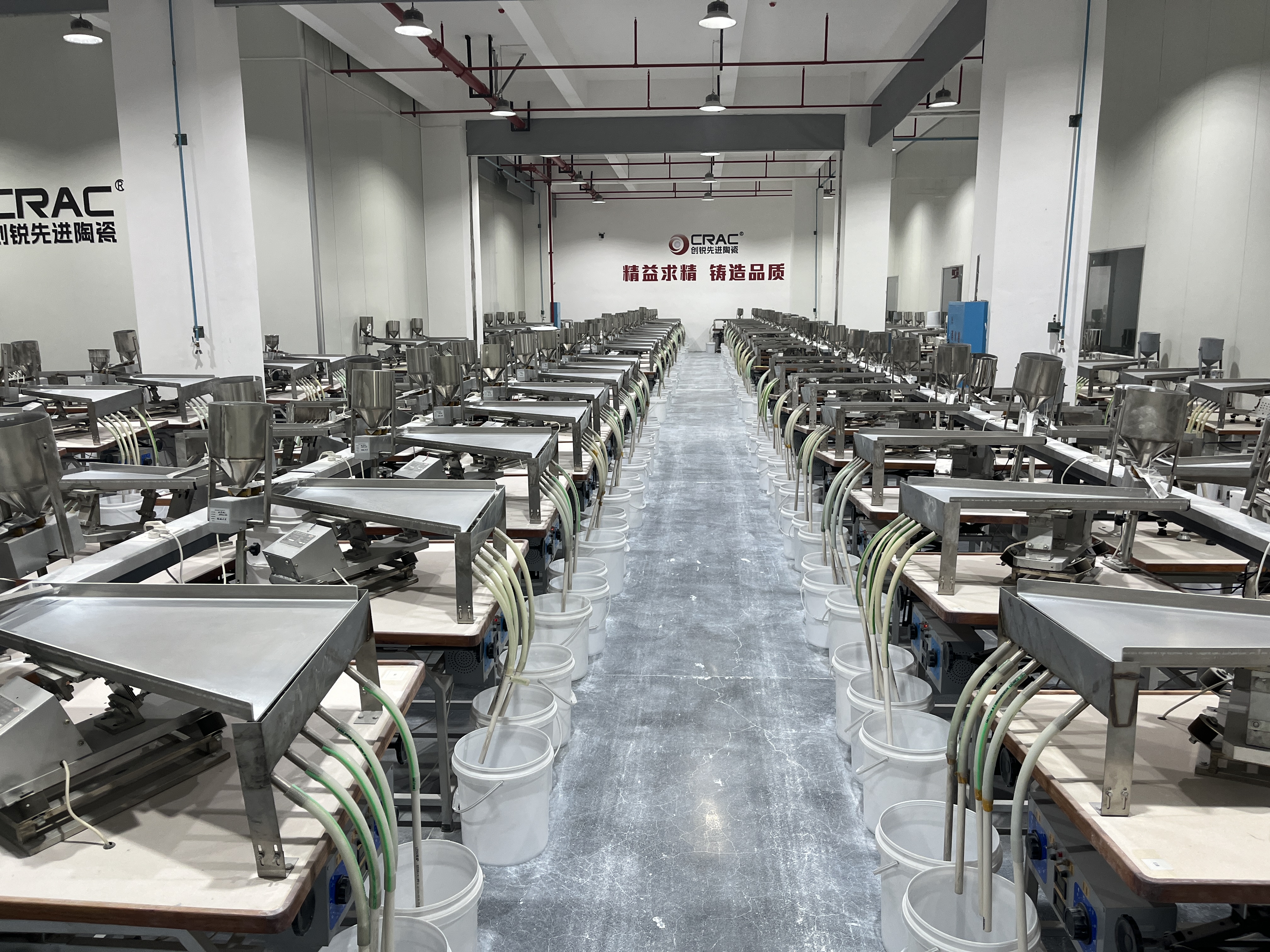

図2:焼結後の品質管理 — 各ナノビーズバッチは厳格な寸法および密度検証を受けます
ナノジルコニアビーズの違いは何ですか?
標準イットリア安定化ジルコニア(YSZ)ビーズ結晶粒のサイズは通常200〜500 nmで、ビーズ径は0.3〜0.5 mmから始まります。 ナノジルコニア粉砕ビーズはこの閾値に押し広げ、結晶サイズを達成します。50〜300 nm高度なナノ粉末処理と精密焼結によって。 この構造的改良は研削性能に直接反映されます。単位体積あたりの粒界が多ければ、表面エネルギーが高く、活発な接触点も増え、そして劇的に 改良されたミリング動力学。
主な差別化ポイントは内部微細構造. 従来のYSZビーズは高い耐摩耗性を持ちながらも、製粉製品内で達成可能な最小粒子サイズを制限する大きな結晶石を含んでいます。 ナノグレードビーズは、研削媒体の粒子構造を高度材料のターゲット粒子サイズに近づけ、D50は100 nm未満のターゲット標準ビーズは、許容できない汚染やサイクルタイムなしには到達できないということです。
構造と性能のリンク
ナノジルコニアビーズは以下の以下から製造されます。高純度ナノZrO₂粉末(D50~50nm)スプレーグラニュレーション、冷間アイソスタティックプレス、精密制御された低温焼結によって行われます。 これにより、従来の高温焼成で粗くなってしまうナノ結晶構造が保存されます。 その結果、ビーズは1,200〜1,350 HV硬度, ≥ ZrO₂含有率94.5%表面粗さは0.02μmRa未満であり、標準的な研削媒体には及ばない組み合わせです。
ナノジルコニアビーズの5つの主要な利点
1
粉砕速度の高速化 — 2〜3×スループットゲイン
ナノ結晶ビーズは有意に高い比表面積標準ビーズと比べて単位体積あたりです。 粒界での表面エネルギーの上昇と組み合わせることで、ナノビーズは粒子の破壊速度を加速させます。 リチウム電池陰極材料(NCM/LFP)のミリングにおいて、従来の0.3mm YSZビーズからナノグレードの0.1–0.2mmビーズへの切り替えが示されています粉砕時間を40〜60%短縮します同じかそれ以上のD50目標を達成しつつ、
2
優れた粒子サイズ分布(PSD)制御
ナノビーズの性能の特徴はより狭く、より一貫したPSDです. 標準ビーズは不規則な接触力学によりサブミクロン範囲の二峰分布を生じることが多いです。 ナノビーズは、精細な粒状構造とより厳格な寸法公差(直径±0.02mm)により、達成効果を発揮しますD90/D10比率が3.0未満の場合— バッテリースラリーの均質性とMLCC誘電層の均一性に不可欠です。 私たちのサイトをご覧くださいZr95ナノジルコニアビーズ製品ページ詳細な仕様については。
3
超低摩耗率 — メディアサービス寿命の延長
小さいにもかかわらず、ナノビーズは表現を示します摩耗率は1時間あたり2〜5ppmまで低くなっています通常の動作条件下で、標準的なYSZビーズと同等かそれ以上です。 ナノ結晶構造は、変換強化機構を通じて靭性を高めつつ、硬度を維持します。 例えば、医薬品API微粒化または半導体CMPスラリー製製、これは次のように訳されます。メディア交換件数は30〜50%減少制作年ごとのこと。

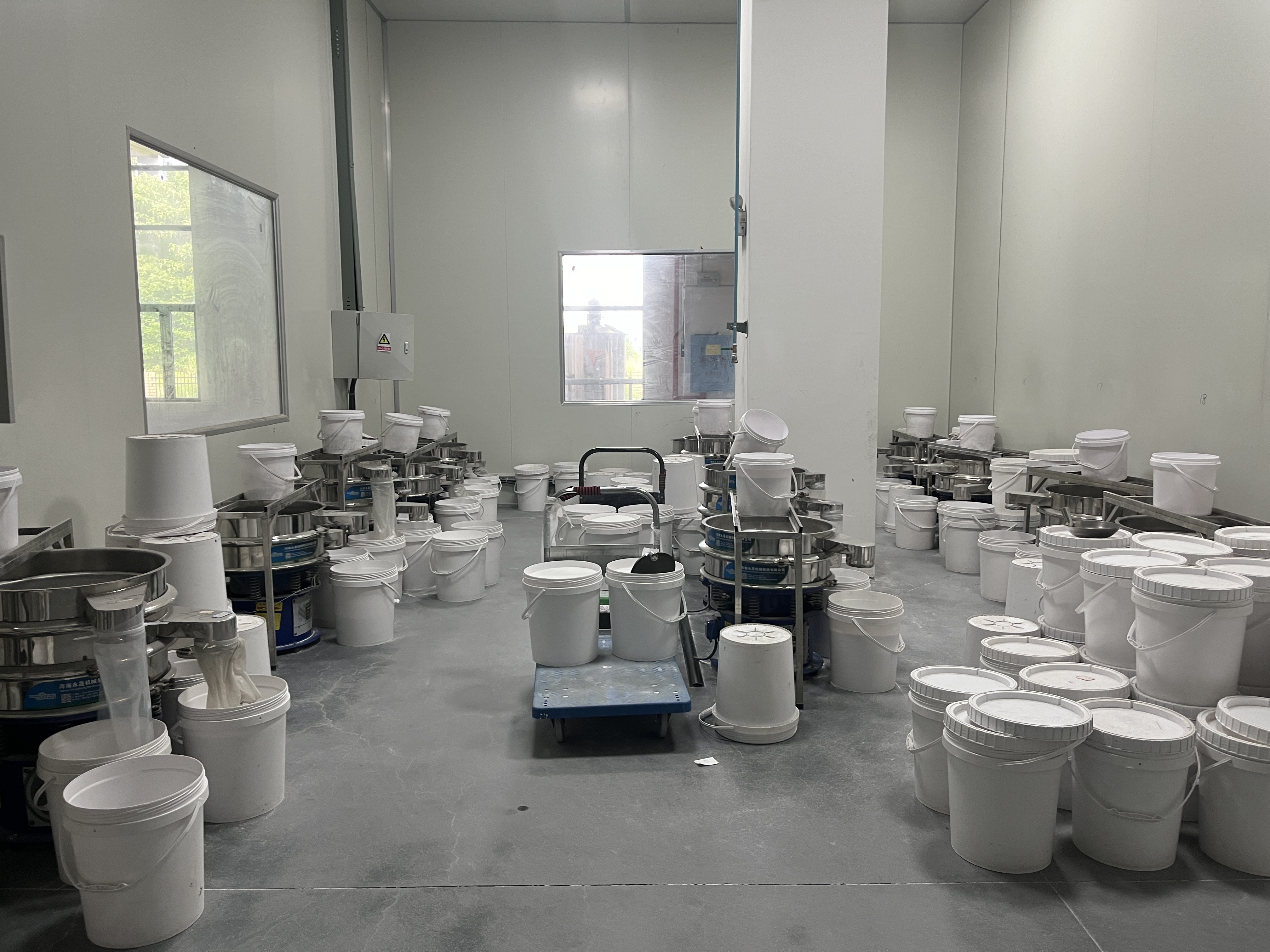

図3:精密ふるい分けステーション — ナノビーズはPSDの均一性を保証するために10μm未満のサイズ許容範囲に分類されています
4
最小製品汚染
ナノビーズは≥ ZrO₂純度94.5%Y₂O₃安定剤は5.2±0.2%です。 微量元素(Fe₂O₃、Na₂O、SiO₂)はそれぞれ0.02%未満で制御されており、これは非常に重要ですゼロコンタミネーションの粉砕プロセス. 電子グレードの材料加工において、ナノビーズが導入されます総金属汚染量10ppm未満固体電池電解質および先進誘電配合の厳格な純度要件を満たす完全な生産キャンペーンを経て、
5
バッチごとの製品一貫性
おそらく最も過小評価されている利点は、ナノビーズが可能にすることです再現可能なミリング結果生産バッチを横断して。 精密な微細構造により、電荷内のすべてのビーズは予測可能な挙動を得ます。摩耗は均一で、接触の動力学も一貫し、PSDターゲットはより厳密な公差内で達成されます。 に対してリチウム電池材料メーカー24時間365日の生産を継続することで、この一貫性はバッチ拒否率や下流の品質問題を直接的に減らします。
ナノビーズと標準的なYSZビーズ:直接対決
| パラメータ |
ナノYSZビーズ |
標準的なYSZビーズ |
利点 |
| 結晶粒サイズ |
50〜300 nm |
200〜500 nm |
✅ ナノ |
| 利用可能なビード径 |
0.05–0.3 mm |
0.3–3.0 mm |
✅ ナノ |
| 硬度(HV) |
1,200–1,350 |
1,100–1,300 |
✅ ナノ |
| 密度(g/cm³) |
≥ 6.0 |
≥ 6.0 |
= 等しい |
| 摩耗率(ppm/hr) |
2–5 |
3–8 |
✅ ナノ |
| 最低達成可能なD50 |
< 100 nm |
~200 nm |
✅ ナノ |
| PSDユニーニティ(D90/D10) |
< 3.0 |
3.5–5.0 |
✅ ナノ |
| グラインドタイム(相対的) |
1.0×(基準値) |
1.5–2.5× |
✅ ナノ |
💡 重要な洞察:ナノビーズは8つのパラメーターのうち7つで優れています。 唯一の共通点である密度は、実は共通の強みです。両者ともジルコニアをアルミナよりも優先される選択肢.
産業応用:ナノビーズがどこで届けるか
| 🏭 産業 |
素材 |
ターゲットD50 |
推奨ビーズサイズ |
主な利点 |
| 🔋 リチウムバッテリー |
NCM、LFP、LCO カソード |
0.3–1.0 μm |
0.1–0.2 mm |
粉砕時間の短縮 40〜60% |
| 💻 MLCC / 誘電体 |
BaTiO₃、X7R、C0G |
80〜150 nm |
0.05–0.1 mm |
超低金属汚染 |
| 💊 医薬品 |
APIマイクロナイゼーション |
0.5–5.0 μm |
0.2〜0.3 mm |
化学的不活性性、GMP準拠 |
| 🎨 インクと顔料 |
カーボンブラック、TiO₂、有機顔料 |
0.1–0.5 μm |
0.1〜0.3 mm |
狭いPSD、安定した色の強さ |
| ⚗️ 高度陶磁器 |
アル₂O₃、ZrO₂、Si₃N₄粉末 |
0.1–0.5 μm |
0.1–0.2 mm |
同じようなグラインドで、交差汚染はありません |
| 🔬 半導体 |
CMPスラリー、研磨剤 |
30〜80 nm |
0.03–0.1 mm |
サブppbの金属汚染 |
| 🧴 化粧品 |
TiO₂、ZnO日焼け止め有効成分 |
50〜200 nm |
0.1–0.2 mm |
透明性+紫外線保護のバランス |
TCOのケース:なぜナノビーズは時間とともに安くなるのか
📉
メディア消費
−30%から−50%
摩耗率が低い=リフィル回数が少ない
⚡
エネルギーコスト
−40から−60%まで
サイクルが短い = kWh/kg 未満
✅
バッチリジェクション
−50から−70%
一貫したPSD=リジェクトが少ない
🔄
スループット
+50から+150%まで
シフトあたりのバッチ数が増えます
📊 実例 — リチウムバッテリーカソードミリング
中型のNCMカソードメーカーが標準の0.3mm YSZビーズからナノグレードの0.15mmビーズに切り替えました。 6か月の効果:
- グラインド時間:1バッチあたり85分から45分に短縮
- メディア消費:42%の減少(ビーズ寿命延長)
- D50の一貫性:標準偏差は±0.08μmから±0.03μmに改善されました
- 年間TCO(総生産時総消費コスト)節約:単一の生産ラインで約6桁の生産が可能です
ナノビーズを選ぶべき時(そして選ばないべき時)
✅ ベスト・フォー
- ターゲット粒子サイズ0.5μm未満
- 高付価値製品一貫性=収益
- 必要なプロセス10ppm未満の金属汚染
- 半導体グレードおよび電子材料
- 24時間365日生産ライン高いスループット要求
- 応用例バッチリジェクションコスト>メディアコスト
⚠️ 理想的ではありません
- ターゲットD50での粗い研削> 5 μm
- 低価値のコモディティ鉱物 —標準的な研削球よりコスト効率が良い
- プロセス積極的なメディア分離の制限(画面<0.05mmが難しい)
- ビーズコストが主な(そして唯一の)懸念事項
ナノジルコニアビーズの評価方法 — 購入者のチェックリスト
1
結晶粒のサイズ検証:50〜300 nmの範囲内の結晶粒サイズを確認するTEM/XRDデータを請求してください
2
ビーズサイズ配布証明書:検証D90/D10 ≤ 1.5ビーズ径の均一性について — ビーズのサイズが不均一になると摩耗が不均一になります
3
化学純度証明書(ICP-MS):ZrO₂≥94.5%、Y₂O₃=5.2±0.2%、Fe₂O₃/Na₂O/SiO₂<0.02%を確保してください
4
摩耗率試験データ:具体的なプロセス条件下での摩耗率を尋ねてください — 典型的なミル速度で< ppm/hrを目標にしてください
5
トライアルミルテスト:現在の培地と並べて比較してください — 粉砕時間、最終D50、PSD幅、汚染状況を測定してください
6
サプライヤー生産能力:確認してくださいナノグレード材料の製造専門知識— すべてのジルコニアビーズ供給業者がナノ加工能力を持っているわけではありません
結論:ナノは贅沢品ではなく、効率の倍増装置です
ナノジルコニア粉砕ビーズは単なるプレミアムアップグレード以上の意味を持ちます。 彼らはプロセス効率乗数それはサイクルタイムの短縮、メディア消費の減少、バッチ拒否の減少、そして製品品質の測定可能な改善によって自社的に回収されます。 サブミクロンレベルでの粒子サイズ制御が製品性能に直接影響を与える産業、例えばリチウム電池、MLCC、半導体CMP、先進セラミックスなどでは、問題は次の通りです ますますそうではないもしナノビーズを使うことは、どれくらい早く移行は必ず報われます。
と組み合わせた場合最適なミルパラメータおよび固有メディア選択の挽きナノジルコニアビーズは、現代製造の三重一体を一貫して実現しています。スループットの向上、総コストの低減、そして妥協のない品質. ナノビーズがあなたのプロセスをどう変えるかを探求する準備はできましたか?技術チームまでお問い合わせくださいカスタマイズされた評価のために。
