過酷な流体システムにおけるバルブ故障の実際のコスト

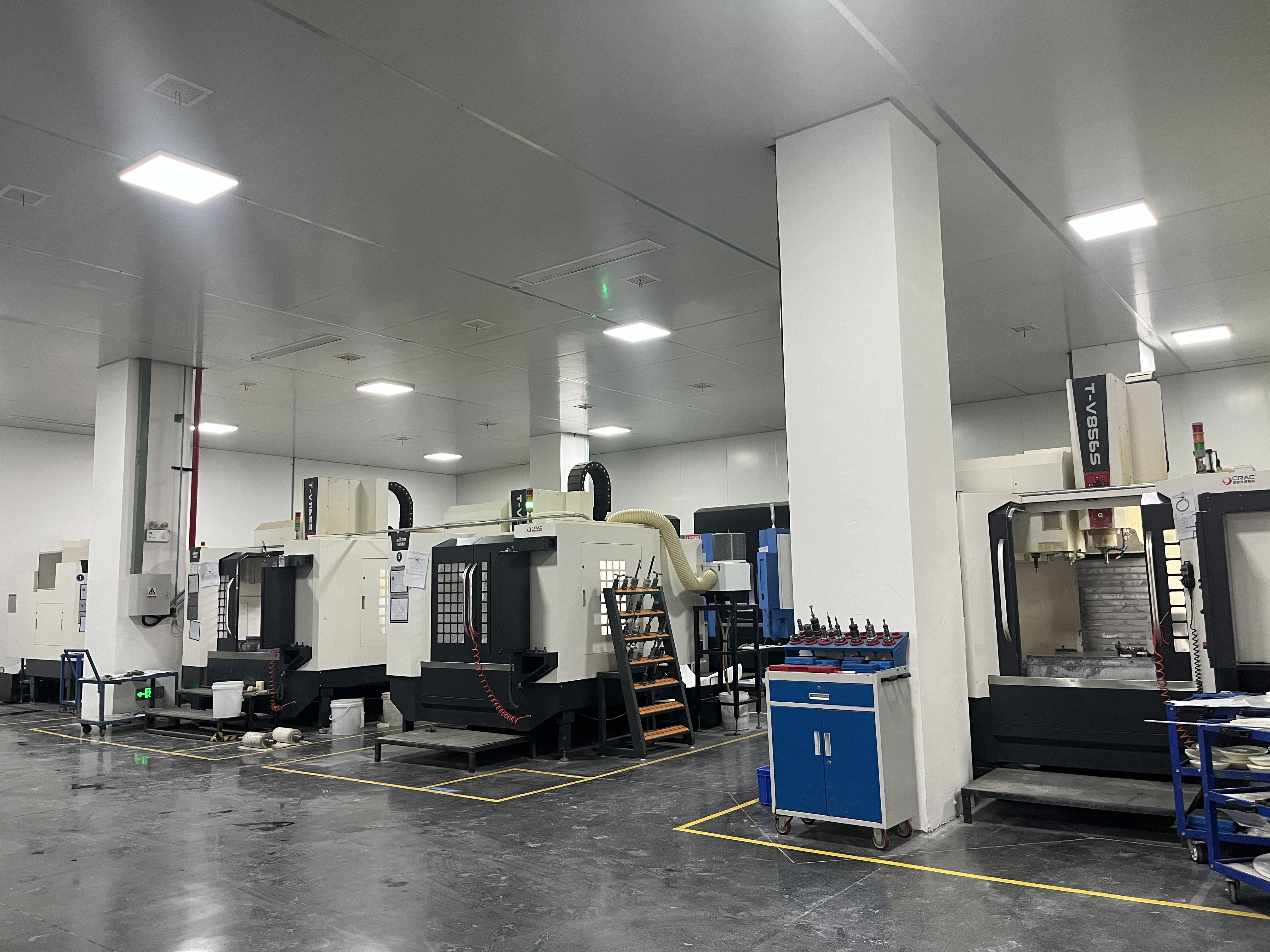

図2:CNC加工によりセラミックバルブコアとシートの正確な寸法制御が保証されます
研磨スラリーや腐食性化学物質の扱いでバルブが故障すると、その影響は急速に連鎖的に及びます。 生産は停止します。 製品の品質が低下します。 整備隊は慌てて動き出す。 最悪の場合、安全事故起こる。 しかし、世界中の無数の工場では、技術者たちは制御媒体と根本的に不一致な用途のために金属製バルブを指定し続けています。 その結果、予測可能なサイクルが繰り返されます。設置、腐食、漏れ、交換、そして繰り返すのです。
セラミックバルブ特に先進的なジルコニアセラミックバルブコア— この悪循環を断ち切る。 金属が汚染物質を腐食・浸出させる中で、エンジニアードセラミックは数万回の運転サイクルを経ても寸法的に安定し、化学的に不活性で耐摩耗性を保ちます。 本記事は検証しますなぜセラミックバルブが金属製バルブよりも優れている理由研磨スラリーや腐食流体のサービスにおいて、どのセラミック材料が最も優れた結果を生み出し、技術が最も産業的影響を生み出している分野です。
そこから鉱山スラリー輸送および化学処理からリチウムバッテリーの材料取り扱いセラミックバルブ技術は、長らく頻繁なバルブ交換を避けられないと受け入れてきた業界の信頼性の期待を再定義しています。
一目で見る:セラミックバルブが金属を凌駕する6つの方法
1
卓越した耐摩耗性
ジルコニア硬度(HV 1200–1300)は、金属のシートやボールを数週間以内に擦り抜ける研磨粒子に耐えます
2
完全な化学的不活性性
pH0–14で安定。 腐食もイオン浸出も、プロセス流体との触媒反応もありません
3
ゼロ汚染
高純度のプロセスストリームに放出される金属イオン(Fe、Cr、Ni、Mo)はなく、製薬やバッテリー用途に不可欠な
4
優れたシール耐久性
ラップセラミック表面の達成ミクロンレベルの平坦性数百万サイクル後もバブルの完全なシャットオフを維持します
5
広い温度範囲
機械的完全性や密封性能を損なうことなく、極低温条件下から400°Cまで信頼性高く稼働します
6
劇的なライフサイクル節約
初期投資は高く、セラミックバルブはしばしば効果的です5〜10×の長い運用期間、総所有コストを大幅に削減しました
セラミックバルブ性能の材料科学
過酷な使用におけるセラミックバルブの優位性は好みの問題ではなく、そうです基本的な物質特性に根ざしています. これらの特性を理解することで、適切に指定されたセラミックバルブが金属製バルブより桁違い長持ちする理由が説明できます。
セラミックと金属:バルブサービスの主要な特性比較
80°Cでの20%HClでの腐食速度
低い = より良い
研磨スラリーにおける相対的な使用寿命
高い = より良い
これらの性質の違いは段階的なものではなく、むしろ増分的なものです変革的. ハステロイC-276バルブは、熱い塩酸で6〜12ヶ月耐えられ、ピッティングが許容できない状態になることもありますが、同じサービスでジルコニアセラミックバルブは5〜8歳物質損失はほとんどない。 これは、定期消耗品として予算化しなければならないバルブと、複数年減価償却を伴う資本資産として扱えるバルブの違いです。
💡 プロのヒント:セラミックの特性上の利点はバルブトリムだけにとどまりません。 最も過酷なサービスでは、セラミック内部に加えセラミックライニングバルブボディも検討してください。 これにより全湿潤表面保護金属ボディとセラミック内部の接合部の弱点を排除します。
あらゆる過酷なサービス課題に応じたセラミックバルブ構成
セラミック材料はほぼすべての一般的なバルブタイプに統合可能です。 構成の選択は、耐圧降圧、固形物含有量、作動速度、保守アクセスなどの特定のプロセス要件によって異なります。 以下は産業用で最も実証されたセラミックバルブの構成です。

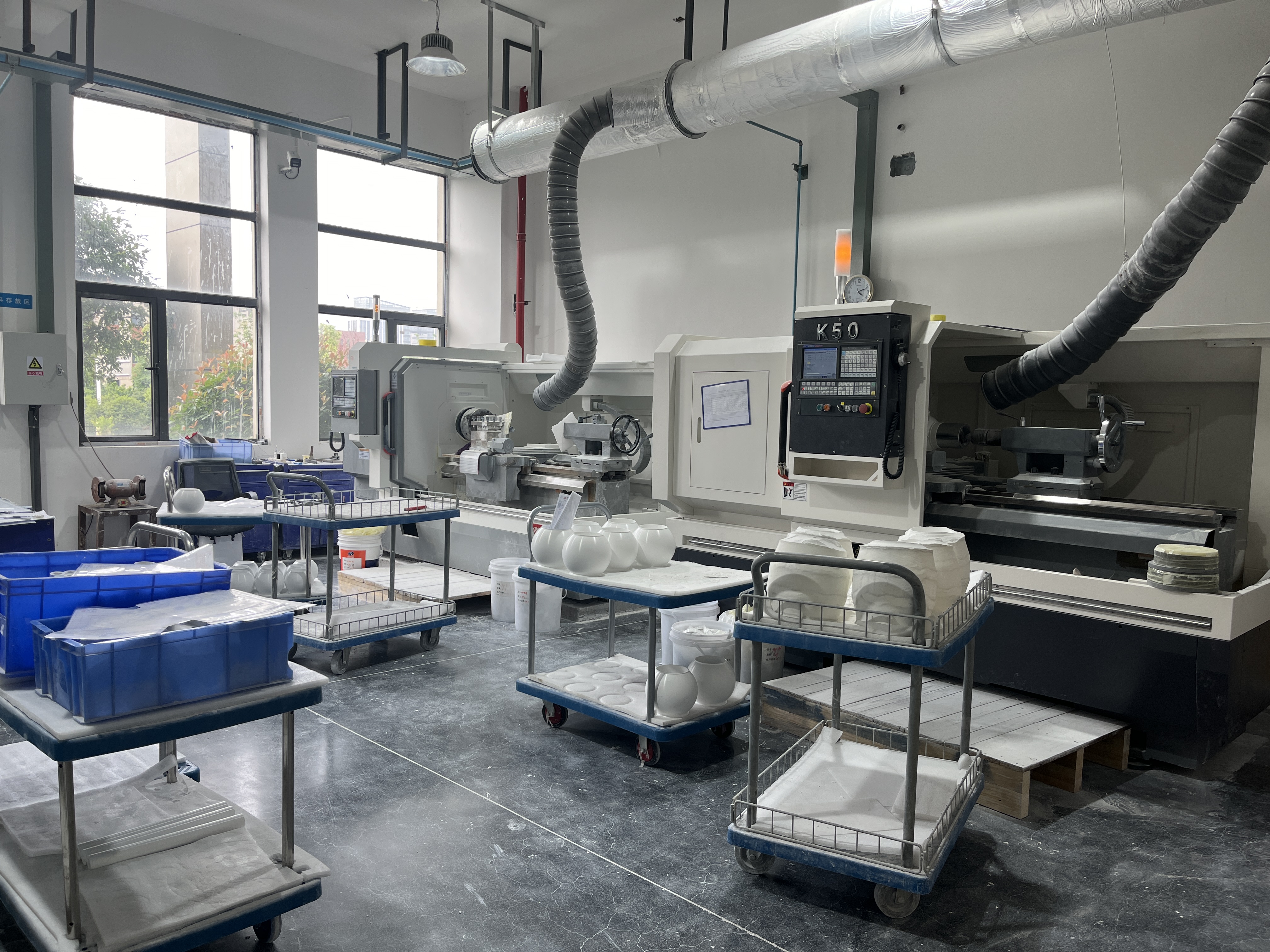

図3:セラミックボディ旋盤と精密仕上げ — 長期的なシーリングに不可欠な表面品質の達成
⚫ セラミックボールバルブ
最も一般的なセラミックバルブタイプです。 精密研磨されたジルコニアボールがセラミックシートに当たって回転し、自己重ね塗り密封面. スラリーラインのオン・オフ絶縁に理想的で、フルポート設計により圧力損失を最小限に抑え、詰まりに抵抗します。 浮遊式およびトラニオンマウント式の設計でDN 300まで提供可能です。
⚫ セラミックプラグバルブ
テーパー状または円筒形のセラミックプラグが、対応するセラミック本体内で回転します。 素晴らしいスロットリングサービス固形物含有量が高く、大きなシール面が摩耗を均等に分散させます。 特に効果的です。石灰スラリー、FGD、鉱山用途粒子が金属プラグバルブを素早く破壊する場所です。
⚫ セラミックバタフライバルブ
コンパクトで軽量なセラミックバタフライバルブは、ジルコニアディスクとシートリングを使用し、大径配管でのシャットオフを実現します。 最も適している低圧から中圧スラリーや腐食性ガスの用途で、空間や重量が制限される場合。
⚫ セラミックニードルおよび制御弁
腐食性または高純度流体、セラミックニードルバルブの正確な流量調整のために、グローブ型制御弁セラミックトリムは、金属トリムの劣化に伴わない安定したCV曲線を提供します。 製薬、半導体、分析機器でよく使われます。
セラミックバルブが最大の効果をもたらす分野:業界別
| 産業 |
典型的なメディア |
故障モード(金属) |
陶器生命と金属の比較 |
| ⛏️鉱業と鉱物処理 |
シリカスラリー、テールリング、酸性鉱山排水 |
擦り傷による座席、ワイヤードローボディ、3〜6ヶ月以内にパッキングの破損 |
8–12× |
| ⚗️化学処理 |
HCl、H²SO&sup4、NaOH、有機溶媒 |
腐食ピッティング、応力腐食の亀裂、ガスケットやシートの化学的攻撃 |
10–15× |
| 🔋リチウム電池材料 |
NMPスラリー、カソード前駆体、電解質前駆体 |
金属イオン汚染(Fe, Cr)による電気化学性能の劣化 |
6–10× |
| 💧 排ガス脱硫(FGD) |
石灰岩スラリー、石膏スラリー、酸性凝縮水 |
摩耗・腐食複合; 金属製のバルブはゴム製のライニングでも12〜18ヶ月で故障します |
8–12× |
| 💊製薬・バイオテクノロジー |
WFI、CIPソリューション、APIスラリー、溶剤 |
エラストマーや金属からの抽出物/浸出物; USP <232>コンプライアンスリスク |
10–15× |
| 💡半導体 |
超純水、CMPスラリー、攻撃的なエッチング |
ppbレベルの金属汚染; 金属が濡れた部品は欠陥リスクとなります |
15–20× |
摩耗+腐食:なぜ金属弁が敗北を喫するのか
最も破壊的なバルブの動作状態は摩耗と腐食の複合— 硬い粒子が保護層を削り取り、新しい金属を化学攻撃にさらす場所です。 この相乗効果は、単独では引き起こす金属損失をはるかに超えて加速します。 陶芸はどちらの経験もありません:
❌ 金属バルブ故障チェーン
1. 受動層の摩耗:スラリー粒子はステンレス鋼上のCr²O³受動膜を侵食します
↓
2. 加速腐食:露出したベースメタルは酸性または酸化性の媒体で急速に腐食します
↓
3. 表面粗化:腐食ピットは乱流を生み出し、さらに粒子の侵食を加速させます
↓
4. 壊滅的な故障:シート漏れ、茎の発作、体の貫通は数ヶ月単位で、数年単位ではありません
✅ セラミックバルブソリューション
1. 受動層は不要:ジルコニアは本質的に不活性であり、膨大な材料自体が化学的に耐性があるため、浸食される膜が存在しません
↓
2. 硬さは摩耗に強い:HV 1200–1300では、ジルコニアはシリカを含むほぼすべての一般的なスラリー粒子(HV 800–1000)よりも硬いです
↓
3. 表面が滑らかに保たれる:摩耗が最小限であるため、重ねたシール面は元の平らさとRa <0.05 μm仕上げを維持します
↓
4. 数十年にわたる信頼性の高いサービス:バブルタイトシャットオフは維持中5〜15歳毎年金属弁を破壊するサービスで
バルブ用途に適したセラミック材料の選択
すべてのセラミックがバルブの交換可能というわけではありません。 材料の選択は、硬度、靭性、化学的適合性、コストのバランスを取らなければなりません。 に対してジルコニア系セラミックス— 過重なサービスバルブにおける支配的材料 — 主な違いは以下の通りです:
| セラミックグレード |
硬度 |
靭性 |
最適アプリケーション |
制限 |
| YSZ(3Y-TZP) |
HV 1200–1300 |
6–8 MPa·m½ |
一般的な重度サービス:酸、高純度、製薬、半導体 |
蒸気中での200°Cを超える熱水の熟成; 高温ウェットサービスにはMg-PSZを使用してください |
| ATZ(アルミナ強化) |
HV 1300–1500 |
5〜7 MPa·m½ |
重摩耗:採掘スラリー、FGD、高固形流 |
純粋なYSZよりも高温の濃縮アルカリでの化学抵抗がやや低い |
| Mg-PSZ(マグネシア-PSZ) |
HV 1000–1150 |
8–12 MPa·m½ |
衝撃に耐えやすいサービス、耐熱性、大径ボールバルブ |
硬度が低い; 最も激しい研磨専用用途には推奨されません |
| カーバイドシリコン(SSiC) |
HV 2400–2800 |
3–4 MPa·m½ |
超硬質シートとベアリング; 低衝撃ながらも極端な摩耗 |
ブリトル; 衝撃や熱衝撃に耐えられない; かなり高価です |
応募チェックリスト:あなたのサービスはセラミックバルブの候補ですか?
もし答えたら「はい」以下のうち2つ以上において、セラミックバルブは現在の金属製バルブソリューションよりも段階的な改善をもたらす可能性が高いです:
✓
固形物の含有量>重量比で5%?研磨粒子は金属製のシートやボールをあっという間に破壊します。 セラミックの硬度はこの摩耗機構に直接抵抗します。
✓
金属汚染は許されないのですか?製薬、バッテリー、半導体、食品グレードのプロセスは、腐食した金属バルブ部品によるFe/Cr/Niイオンの浸出に耐えられません。
✓
年に複数回バルブを交換するのですか?頻繁にバルブを交換するのは、現在の素材が不揃いであることを示します。 陶器の総所有コストの理由は圧倒的になります。
✓
動作温度が150°Cを超えますか?PTFEやエラストマーのシートは高温で劣化します。 セラミックとセラミックのシールペアは400°C以上でも安定しています。
✓
バルブへのアクセスが難しい、または停止が高額ですか?遠隔地、埋設地、危険な場所では、セラミックバルブの長期的なメンテナンス期間が不釣り合いな運用価値をもたらします。
セラミックバルブの仕様と動作に関するベストプラクティス
✅ セラミック・オン・セラミック座席を指定する
セラミックバルブの最大の利点は、可動要素(ボール、プラグ、ディスク)と固定シートの両方がセラミック製である場合に実現されます。 金属製のシートとセラミックボールの組み合わせは、ガルバニックカップルを作り、アップグレードの目的を損なっています。
✅ 熱膨張ミスマッチを考慮してください
セラミックCTE(~10×10−⁶/K)は金属ボディのCTE(~16 × 10)とは異なります−⁶/Kはステンレスの意味です)。 バルブ設計には以下が含まれていることを確認してください適切なクリアランスと耐久性のある取り付け差分膨張に対応するためです。
✅ ウォーターハンマーと熱衝撃の回避
一方、ジルコニアはセラミックとしては硬い(破断靭性6〜8 MPa·m)½)、それは壊れないわけではありません。 急激な圧力の急上昇や温度変化は、バルブの吸収に頼るべきではなく、システム設計によって軽減すべきです。
✅ トライアルインストールで検証
まずは摩耗の激しい場所に1つか2つのセラミックバルブを取り付けてください。 既存の金属弁の基準値を6〜12ヶ月間監視してください。 これらのデータはより広範な展開を正当化し、正確なプロセス条件に合った材料仕様の洗練に役立ちます。
結論:セラミックバルブが過酷な流体供給における信頼性を再定義する
データは明確です。研磨スラリーや腐食性流体の用途において、セラミックバルブは金属製の代替品よりも長持ちします著者5〜15回金属汚染を排除し、ポリマーシートやエラストマーシールを破壊する極端な温度でもシールの完全性を維持します。 初期費用のプレミアム(通常は高合金金属弁の1.5〜3×は最初は交代回避、しばしば18か月未満で。
交換と繰り返しのサイクルに疲れたエンジニアや保守管理者にとって、セラミックバルブは単に優れた部品であるだけでなく、流体制御において根本的に異なるアプローチを示しています 信頼性。 技術は成熟し、材料科学は証明されており、経済的根拠は産業全体で説得力があります。鉱業および化学物質からバッテリー製造および半導体製造.
CRACは28年にわたる高度なセラミック製造の専門知識私たちが製造するすべてのバルブ部品に対して。 材料選択から精密ジルコニアバルブコア製造慣習に従ってOEM/ODMセラミック部品ソリューションアプリケーションエンジニアリング、プロトタイピング、フル生産規模の製造を含むエンドツーエンドのサポートを提供しています。
バルブの交換をやめましょう。 セラミックの仕様を始めましょう。
最も難しいバルブの適用について教えてください — 研磨スラリー、高温酸、または超純度のプロセス流体。 当社のエンジニアは最適なセラミック素材とバルブの構成を推奨し、試作機の納品は最短3週間で行われます。
