塗料、インク、コーティングの製造において、粉砕と分散の段階が製品の粉砕の細かさ、色の強さ、光沢、バッチごとの粘度を決定します。 間違った研磨媒体はヘグマンゲージに粗い粒子を残し、色の発現を鈍らせ、明るい色の基底に灰色の摩耗粉が混じってしまいます。 右セラミック粉砕媒体ミル、顔料システム、ターゲットの細さに合わせることで、色と純度を守りつつ分散サイクルを短縮します。
この選択ガイドでは、挽き媒体の選び方を説明します顔料、染料およびコーティング生産: どのセラミック媒体材料がどの配合に合うか、ビーズサイズがターゲットの細さにどう対応するか、そしてマージンを静かに侵食する汚染や摩耗問題を避ける方法。

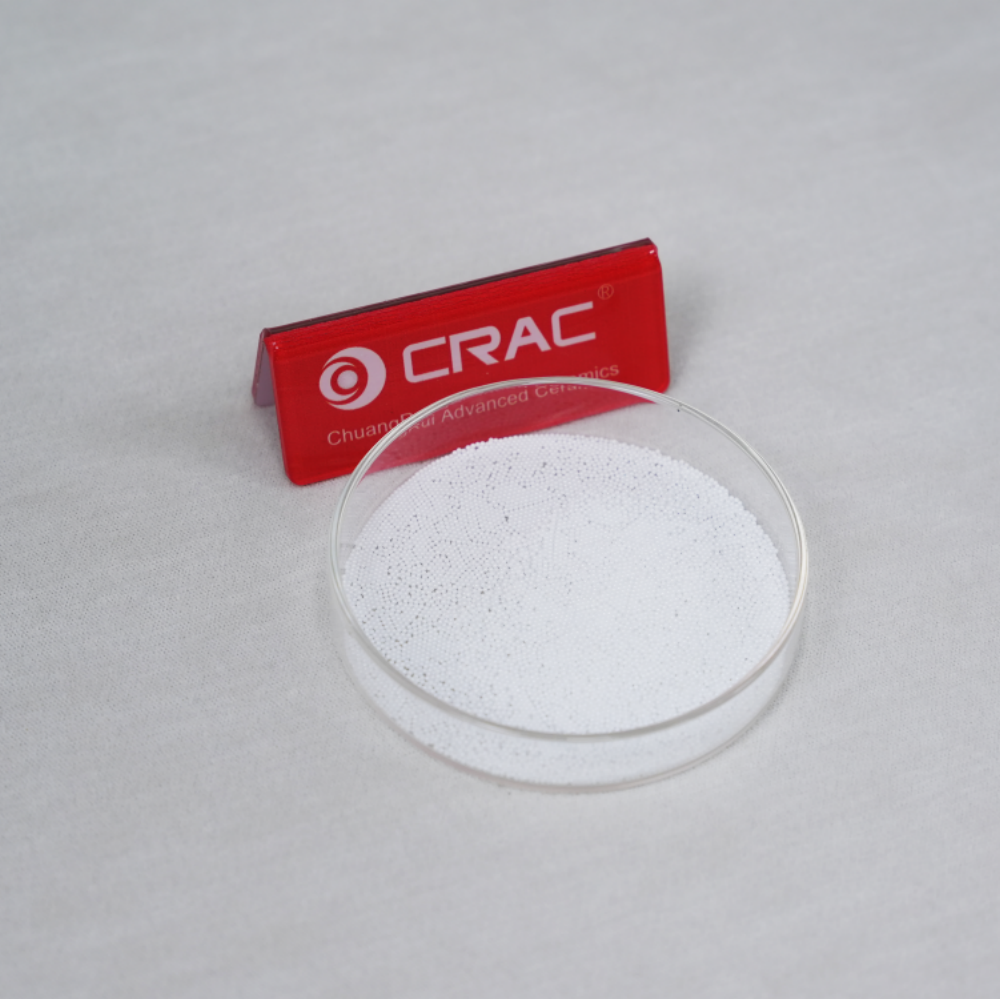

図1:塗料およびコーティング製造における顔料分散用の高密度ジルコニアビーズ

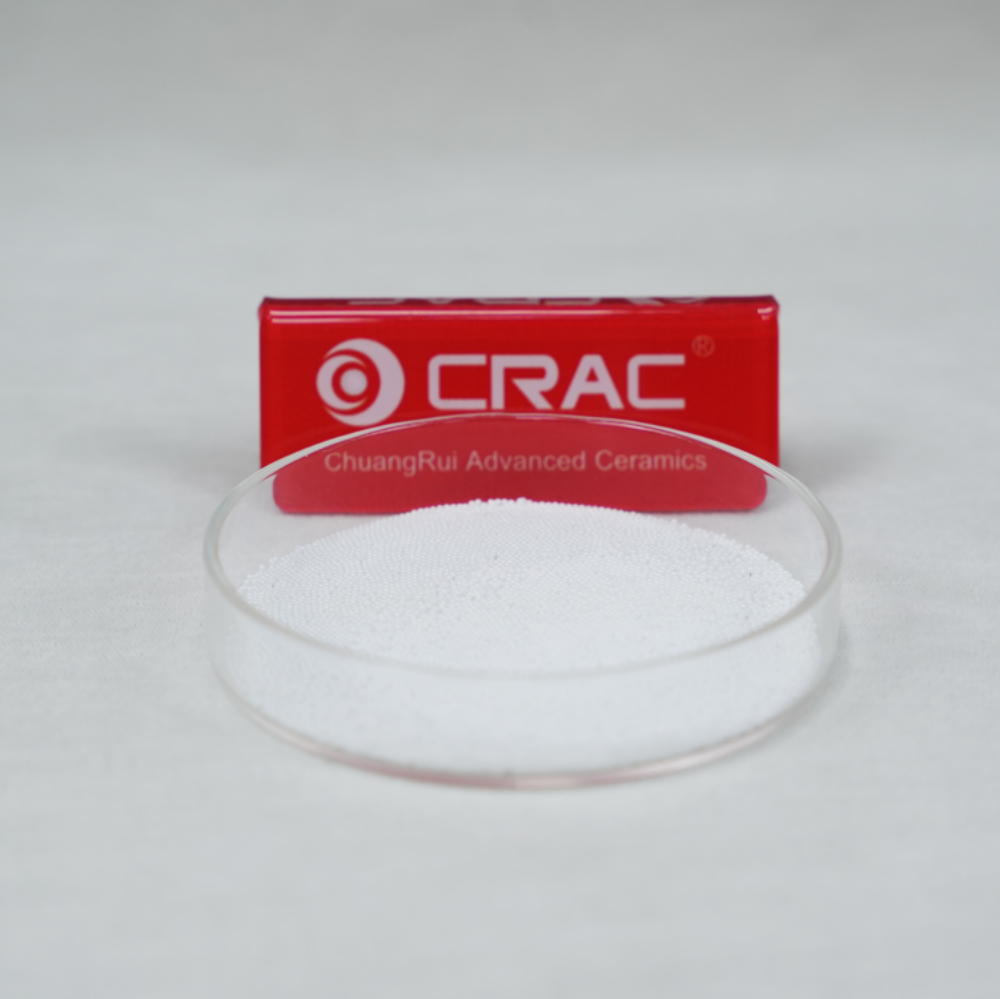

図2:インクミリングにおける均一せん断のための緻密な球面性と狭いサイズ分布
メディア選択を決定する4つの要素
1
メディア資料
イットリア安定化ジルコニア、アルミナ、窒化ケイ素はそれぞれ密度、摩耗率、コストが異なります。 素材は顔料の硬度や純度に合わせて調整してください。
2
ビーズサイズ
より小さなビーズはチャンバーあたりの接触点を多く作り出し、より細かい分散を可能にします。 ナノインクジェットインクは0.1mm未満のメディアが必要です。 プライマーは1.0mm以上のものを使うことができます。
3
密度と硬度
密度の高いメディアは、強度の高いTiOに対して衝突あたりの衝撃をより強くします2酸化鉄顔料も使いますが、より高いミル出力とより頑丈な分離器が必要です。
4
摩耗と汚染
メディアの摩耗は、グレーや色の変色したゴミとして製品に入ります。 耐摩耗性の高いセラミックメディアは白を鮮やかに保ち、厳しい色の規格を満たします。

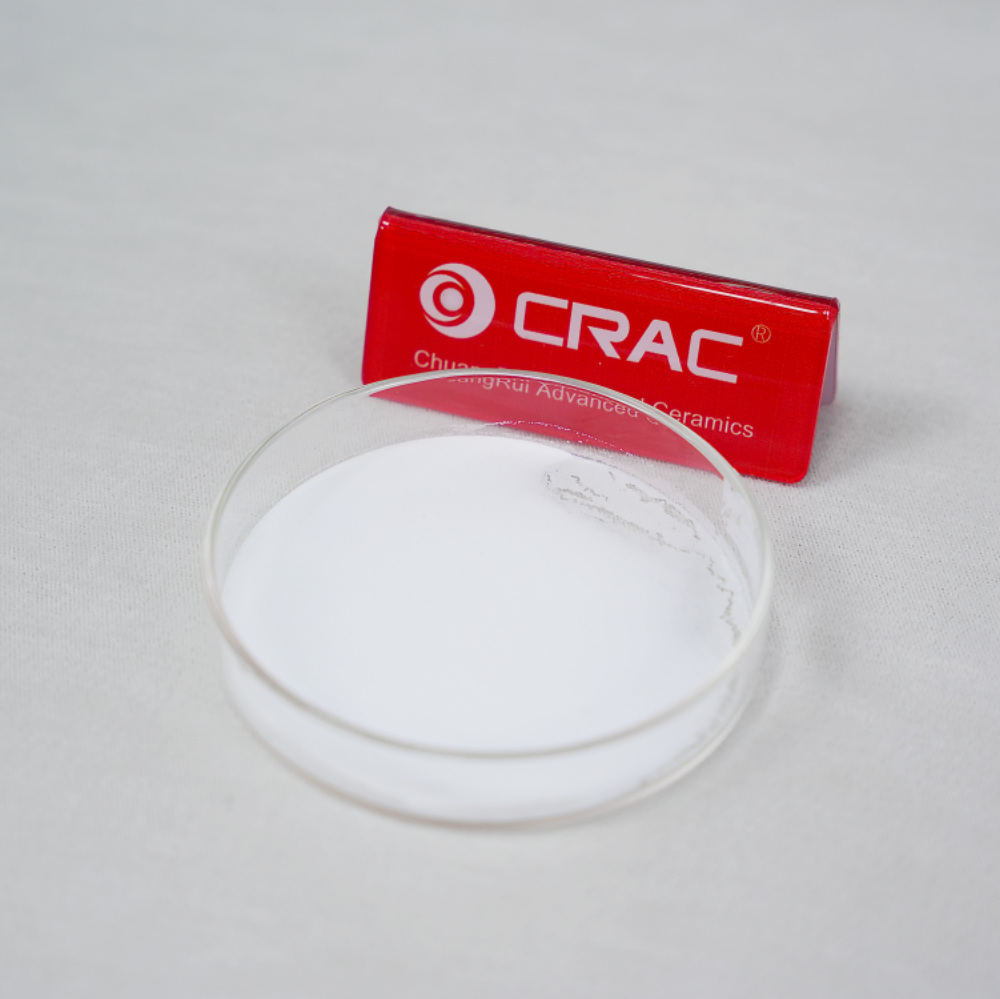

図3:バッチ検査されたセラミックビーズ — 再現性のある色強さのための一貫した品質
なぜ塗料、インク、コーティングにおいてメディア選択が重要なのか
色や仕上げの不満の多くは、分散の品質が隠れている要因です。 3つの製品指標は、直接の粉砕段階に遡ります。
1. 挽き目の細さ
ヘグマンゲージで測定すると、建築用塗料の典型的なターゲットは12.5〜20 μm、高光沢工業用コーティングでは8μm未満です。 粗い尾は種子、縞模様、ふるいの残留物を引き起こします。
2. カラー現像
完全に脱集した顔料粒子は最大の表面積を露出させます。 つまり、色付けの強さが強くなることを意味します。多くの場合、同じ顔料量でも92%と100%の色収率の違いが生まれます。
3. 光沢と明瞭さ
自動車のOEMやインクジェット用途では、残留する過大粒子が光を散乱させ、DOI(画像の識別力)を失わせます。 清潔で細いPSDは、お客様が支払う仕上げを守ります。
これらはまさに、以下で対処されているボトルネックです。高度なセラミックがインクやコーティングの生産を向上させる方法— そしてその理由高密度ジルコニアビーズはインクやコーティングの分散における運用コストを削減します:細かさまでのサイクルが速くなり、培地の補充が少なく、色の変色バッチも少なくなります。
セラミックメディア材料比較
現代の絵具・インクミルには、3つの陶器メディアファミリーが支配的です。 動作特性が大きく異なるため、間違ったピックを選ぶと分散時間が倍になることがあります:
| 財産 |
イットリア安定化ジルコニア(YSZ) |
アルミナ(アルミナ)2O3) |
窒化ケイ素(Si3N4) |
ガラスビーズ |
| 密度(g/cm³) |
6.0 |
3.7 |
3.2 |
2.5 |
| 硬度(HV) |
1,200+ |
1,400–1,600 |
1,500+ |
~550 |
| 相対摩耗率 |
非常に低い |
中程度 |
最低 |
ハイ |
| 汚染リスク |
ミニマル(白い摩耗) |
低め |
ミニマル |
高(灰色の破片) |
| コストレベル |
プレミアム |
経済的 |
プレミアム |
経済的 |
| ベスト・フォー |
ナノ顔料、インクジェットインク、高光沢コーティング |
建築用塗料、TiO2分散 |
超高純度および暗色系 |
低粘度のプリミックスのみ |
詳しくはこちらをご覧ください。ジルコニアビーズとアルミナビーズの違い、粉砕媒体の比較解析、および私たちのカバレッジ研磨および分散中のアルミナビーズ. ガラスやスチールのメディアは、1キログラムあたり安く見えるかもしれませんが、しかし、安物ビーズの本当のコストはより長いサイクル、頻繁な補充、そして色の拒否バッチで現れます。
ビーズサイズを用途に合わせて調整する
実用的なルールとして、より小さなビーズはより細かい分散を生みますが、より高エネルギーのミルとより細かい分離器が必要です。 以下の表を出発点として使用し、その後ヘグマンゲージおよび粒子サイズ解析で検証します。
| 応用 |
ターゲット細さ |
推奨ビーズサイズ |
典型的なメディア |
| 建築・装飾用塗料 |
ヘグマン 4–6(25–50 μm) |
1.0–1.5 mm |
アルミナまたはYSZ |
| 工業用/自動車用コーティング |
15μm以下 |
0.4–0.8 mm |
YSZ |
| 顔料濃縮物/ティンター |
10μm未満 |
0.3〜0.6 mm |
YSZ |
| オフセット/グラビア印刷インク |
8μm以下 |
0.3〜0.8 mm |
YSZ |
| UV硬化/デジタルインクジェットインク |
D50は300 nm未満 |
0.05–0.1 mm |
ナノYSZ |
| カーボンブラック/有機顔料 |
最大色収率 |
0.1〜0.3 mm |
YSZまたはSi3N4 |
100nm未満の着色剤の場合、0.05 mm ジルコニア球真のナノ分散を解放し、0.5 mmジルコニア球顔料の一般的な分散には依然として働き者サイズです。 追加のサイズ決定方法については以下で説明されています。最適なジルコニアボールのサイズとグレードの選択.
製品ラインごとの推奨
🎨 塗料
- 体積等級として0.8〜1.2mmのアルミナから始めます
- プレミアムおよび白のベースにはYSZ 0.4–0.6mmに移行しましょう
- ヘグマンの細かさは毎バッチで確認してください
🖊️ インク
- オフセットおよびグラビアインク用YSZ 0.3–0.8mmです
- インクジェットチャネル用のサブ0.1mmナノYSZ
- ビーズサイズを下げる際の粘度上昇に注意してください
🛡️ コーティング
- 自動車およびコイルコーティング用のYSZ 0.4–0.8mm
- はい3N4色の純度が重要なメディア
- ナローPSDメディアでDOIと光沢を保護してください
化学およびコーティング業界のプロセスサポートは、以下の要約でまとめられています。化学産業サービスページそしてミルハードウェアも重要です — 適切なメディアと互換性のあるメディアを組み合わせることセラミック研削ビーズと機械内部最良の結果を得るために。
お金をかがす4つの選択ミス
1. 価格だけでメディアを購入する
安価なガラスや低品質のセラミックビーズはすぐに劣化します。 汚れは白やパステルカラーを変色させ、頻繁な補充は数ヶ月で節約分を失わせます。
2. ビーズのオーバーサイズ化
10μmのターゲットに対して1.5mmの媒体を使うと、達成可能な細度が制限されます。 分散は停滞し、エネルギー料金やサイクルタイムは上昇し続けています。
3. 分離子の制限を無視する
0.1mm未満のビーズは、良好な状態でギャップや遠心分離器を必要とします。 摩耗したスクリーンはビーズを製品に入らせ、インクジェットノズルの詰まりの典型的な原因です。
4. スキッピング・ウェアモニタリング
定期的なビーズチャージチェックがなければ、メディアレベルは静かに低下し、粉砕エネルギーは崩壊し、スループットはバッチごとに下がっていきます。
汚染トラップを完全に避けたいなら、以下を読んでくださいゼロ公害の粉砕媒体によるスラリー汚染の解決およびセラミック研削ビーズで機器の使用寿命を延ばす方法.
5ポイント選択チェックリスト
- まずターゲットの細かさを定義します— 品質仕様ドライブのビーズサイズからヘグマン値またはD50/D90。
- 工場の監査をしましょう— エネルギー入力、ローターチップ速度、分離器の種類が実現可能なメディア範囲を設定します。
- 顔料に媒体をマッチングする— 難しいTiO2鉄酸化物は高密度YSZを好みます。 ソフトオーガニックは細かいサイズに耐えます。
- 需要消耗データ— サプライヤーに対して、ジェネリックの主張ではなく、同等の配合での摩耗率値を求めること。
- 文書化された裁判を実施してください— 変換前にサイクル時間と細さ、色の強度、メディア損失を比較します。
意思決定の完全な枠組みについては、高強度ミリング用のセラミック研削媒体の選択方法, セラミック研削媒体によるミリング効率の最適化およびジルコニアビーズの究極ガイド.
結論
塗料、インク、コーティング用途の研削媒体の選択は、顔料の硬度と色純度に合った媒体材料、ビーズサイズを以下の順に選ぶ4つの決定に帰着します。 ターゲットの細かさ、密度はミル能力に合致し、耐摩耗性は汚染耐性に合わせたものです。 これらを正しく行えば、分散サイクルは短くなり、色の強さが上がり、規格外のバッチは稀になります。
配合がより細かくなるにつれて、ナノ着色剤、インクジェットチャネル、高DOIの自動車用仕上げが進むにつれて、コモディティメディアとエンジニアードセラミックメディアの差は拡大し続けています。 記録された試験で選択を検証し、ヘグマン計と粒子サイズアナライザーに最終判断を委ねましょう。
